類型	外圓磨床
控制形式	數控
產品類型	全新
外形尺寸	3000x2200x2000（mm）mm
加工精度	高精度
砂輪轉速	1670（rpm）rpm
最大磨削尺寸	直徑 200mm,（mm）mm
適用行業	通用
安裝形式	落地式
售后服務	整機一年質保，終身維修，配件更換
是否庫存	是
重量	2000（kg）kg
適用范圍	通用
加工長度	500mm
磨削精度	圓度≤1μ，直線度≤2μ
砂輪尺寸	405x50x127mm
布局形式	臥式
作用對象	五金
品牌	富信成
型號	FX-20P-50CNC

公司介紹：

富信成集團創立于2000年，專業從事磨床與車床設備的研發與制造。由于引進日本和臺灣精湛制造技術，生產效率高，使得本公司成為機床界后起之秀。目前本公司生產的高精密無心磨床(CNC)、高精密內外圓磨床(CNC)、高精密工具磨床、高精密內外徑研磨機(CNC)、高精密平面磨床(CNC)、高精密數控倒角磨床、高精密斷差磨床、高精密復合磨床、高精密螺紋磨床、高精密數控車床等產品，品質已居同行之林，致力打造中國機床制造業品牌。富信成身為基礎工業，兢兢業業為業界以理想的價格提供**精良的機械加工設備，幫助其提升整體業界品質，讓中國的機械設備，模具零件，機械加工業得以超越發展。



 合作企業：

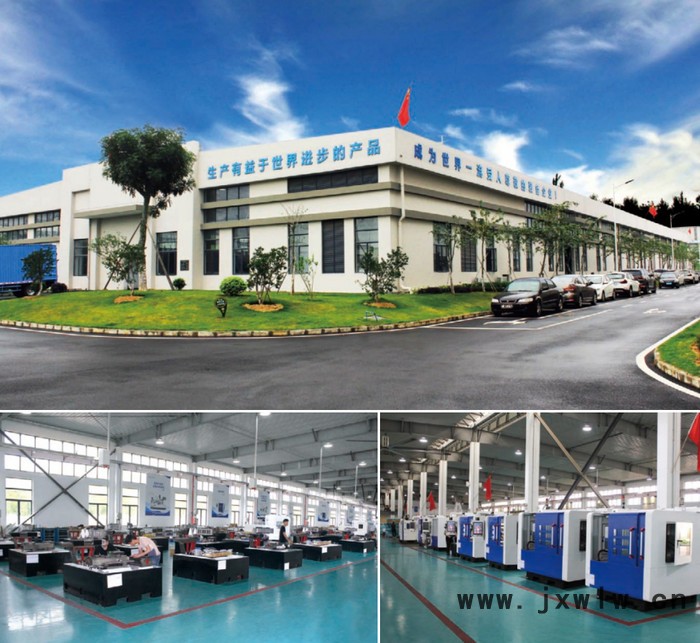

經過十余載的發展，我公司已在浙江和廣東建立兩大生產裝備基地，形成富信成和豪特曼兩大品牌，在北京成立全國直銷中心，在天津、沈陽、大連、青島、鄭州、西安、寧波、常州等16個城市建有商務中心，實現本地化服務。并與湖南株硬集團、大洋電機、華晨寶馬、長春一汽、愛普生集團、比亞迪汽車、富士康集團、四川航天、河南航天、中航211廠、中航158、黃河旋風、大顯集團、盤起工業、北方工具、遠東集團、渤?；钊?、昊志機電、福田汽車、上海微創等全國近5000家知名企業進行了合作，并受到了廣大客戶的好評。

技術培訓及服務：

1、賣方設備到達買方并作終結驗收合格一年內為保固期，正常使用情況下?lián)p壞免費保修(人工和零件均為免費)，保固期后賣方長期為買方提有償服務。

2、賣方免費派技術人員對買方操作人員進行以下內容的培訓： 磨床正常調試，砂輪更換，液壓油路保養，油封布司更換，電器組件的正常維護，磨床操作安全規范，磨床操作基本知識，磨床基本故障判斷等 。                                                                                                3.我們承諾客戶在使用過程中出現任何問題，售后技術人員8小時響應，32小時到達全國各地任何一個地方。

愿景：生產有益于世界進步的產品??！ 責任：中國整個相關行業全方位提升?。? 使命：讓中國的高精密設備得以超越世界各國??！

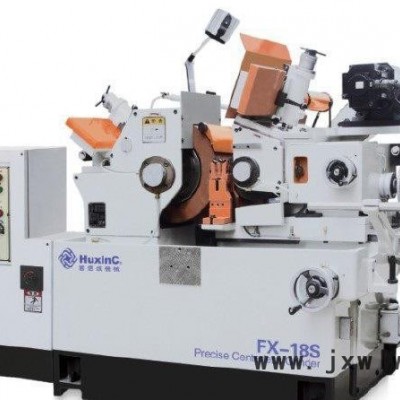

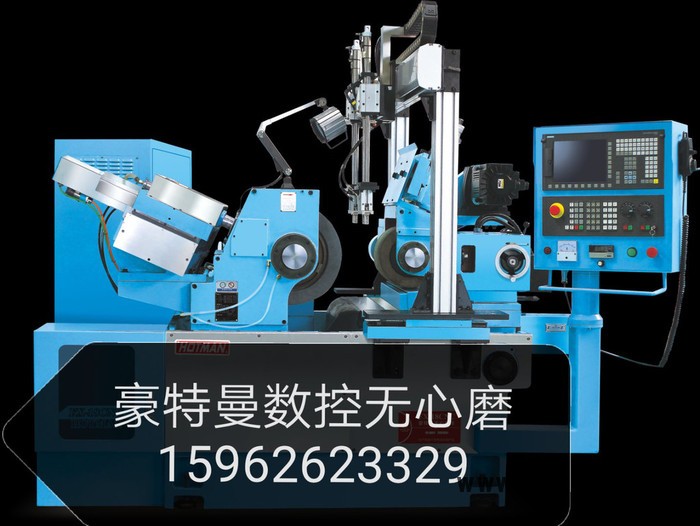

產品名稱:  高精度無心磨床 產品型號：FX-18S 產品特點：FX-18S型高精度無心磨床之底座采用個鑄鐵（FC30）鑄成，并經正?；療崽幚恚pV型潤滑設計，精密手工鏟花，確保長期使用后無機體變形之慮。上下進刀微調可達0.001mm。砂輪修整裝置可作角度調整，工件與調整輪。廣泛的系列機種選擇，滿足各種研磨需求。 齊全的選購配備，提升操作功能及方便性。   產品描述

FX-18S高精度無心磨床機床特性
 ◆ 高剛性結構
無心磨床之底座采用個鑄鐵（FC30）鑄成，并經正常化熱處理，雙V型潤滑設計，確保長期使用后無機體變形之慮。
上下進刀微調可達0.001mm。
砂輪修整裝置可作±6°調整，工件與調整輪接面。
 廣泛的系列機種選擇，滿足各種研磨需求。
 齊全的選購配備，提升操作功能及方便性。
機械經嚴格測試與品管，保證性能，精密，低故障率。
◆ 高精度無心磨床修整裝置
砂輪與調整裝置是油壓驅動，無段變速，修整平穩且修整座采用特殊合金鑄鐵，并經燒燉處理及精密鏟花加工而成，以確保修整的平坦與真直。
◆ 調整輪用伺服馬達
調整輪使用伺服馬達驅動，可任意調整到適當?shù)霓D(zhuǎn)速、且用渦桿配合渦輪直接傳動主軸，可因受傳動零件少之影響而得到較好之真圓度。
◆ 冷卻風扇
可降低主軸潤滑油，以減少熱變形，及延長油封、主軸及合金軸承的壽命。
◆ 壓力開關
砂輪主軸軸承自動潤滑系統中壓力開關，在潤滑油壓力未達到額定數時，主軸馬達不能啟動或會自動停止轉動，以避免主軸旋轉而損壞。
◆ 砂輪主軸循環油鏡
通過直觀的方式來檢測循環油是否變質，以確保主軸正常運轉。
◆ 調整輪修整R角
在通過研磨時，通過調整此角來有效改變工件的研磨精度。
◆ 油壓開關
用來改變砂輪或者調整輪修整方向及速度。
◆ 調整輪傾斜角
通過傾斜角的改變來調節工件的軸向推進速度。
◆ 進刀微調手輪
每刻度進刀量：0.001mm
◆ 主軸油壓表
促使主軸在正常循環油壓力值下工作，壓力超標時自動停機保護。

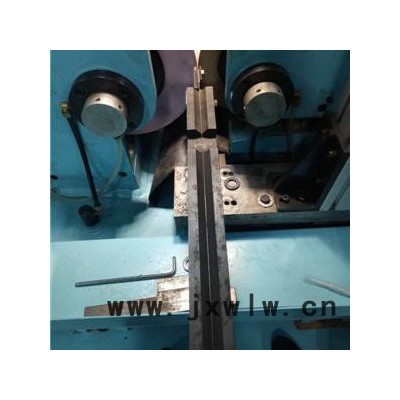

◆ 通過式研磨
因應對自動化需求的增加，各種自動送、收料的裝置已針對圓管、軸和桿件的通過式研磨來設計，適合做大量的工件研磨。這樣全自動化的裝置大幅度降低原本生產制造成本，同時亦提升了產能。
◆ 停止式研磨
因應頂部、肩部及多徑式的研磨部分，各種形式的停止研磨，其自動送收料件裝置可根據工件外形及長度來設計。這樣全自動化的裝置不僅降低了操作上的錯誤、節省勞力成本，更增強了生產效能。
高精度無心磨床特殊附件：

標準附件：
◆ 砂輪及法蘭（附於機械上）/1組	◆ 油箱及油泵/1組
◆ 調整輪及法蘭（附於機械上）/1組	◆ 鑽石修刀/2支
◆ 停止刀架及停止刀片/1組	◆ 工作燈（附於機械上）/1只
◆ 通過刀架及通過刀片/1	◆ 冷卻風扇（附於機械上）/1組
◆ 電控箱（附於機械上）/1組	◆ 法蘭拔具/1組
◆ 水箱及水泵/1組	◆ 工具箱 /1組
特殊附件：
◆ 工件起落架	◆ 磁鐵過濾機
◆ 退料裝置	◆ 冷卻機
◆ 紙帶過濾機	◆ 導軌與滾珠螺桿自動注油器

FX-18S高精度無心磨床機床參數：

型  號	FX-12S	FX-18S	FX-18AS
標準工作臺工作直徑	Φ0.5～40mm  0.005-0.5mm（特殊定制）	Φ1～60mm	Φ1～60mm
研磨輪尺寸	Φ305×150×Φ120mm	Φ455×205×Φ228.6mm	Φ455×205×Φ228.6mm
調整輪尺寸	Φ205×150×Φ90mm	Φ255×205×Φ111.2mm	Φ255×255×Φ111.2mm
研磨輪轉速	1950R.P.M	1520R.P.M	1520R.P.M
調整輪轉速	0～320R.P.M	0～250R.P.M	0～250R.P.M
砂輪驅動馬達	71/2HP	15HP	20HP
調整輪驅動馬達	2.0KW ACSERVOMOTOR	3.0KW ACSERVOMOTOR	3.0KW ACSERVOMOTOR
油壓泵驅動馬達	1HP	2HP	2HP
冷卻泵驅動馬達	1/8HP	1/4HP	1/4HP
調整輪進刀手輪	3.5mm/轉0.02mm/刻度	3.5mm/轉0.05mm/刻度	3.5mm/轉0.05mm/刻度
調整輪微調手輪	0.1mm/轉0.001mm/刻度	0.1mm/轉0.001mm/刻度	0.1mm/轉0.001mm/刻度
工作臺進刀手輪	7mm/轉0.05mm/刻度	9mm/轉0.1mm/刻度	9mm/轉0.1mm/刻度
工作臺微調手輪	0.2mm/轉0.001mm/刻度	0.2mm/轉0.001mm/刻度	0.2mm/轉0.001mm/刻度
修整進刀手輪	1.5mm/轉0.01mm/刻度	2mm/轉0.01mm/刻度	2mm/轉0.01mm/刻度
調整輪傾斜角度	5°～-3°	6°～-5°	6°～-5°
調整輪回轉角度	±5°	±6°	±6°
機械尺寸	1800×1400×1450mm	2350×1960×1550mm	2350×1960×1550mm
裝箱尺寸	2350×1650×1770mm	2900×2400×1850mm	2900×2400×1850mm
機械重量	1700kgs	2850kgs	2950kgs
裝箱重量	1850kgs	3005kgs	3100kgs
