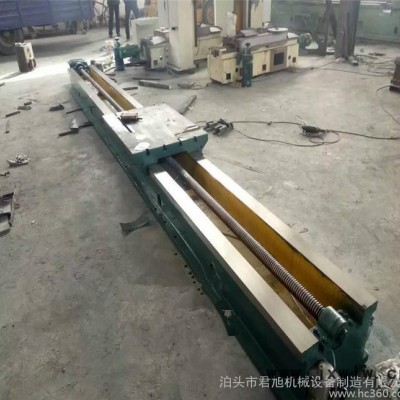

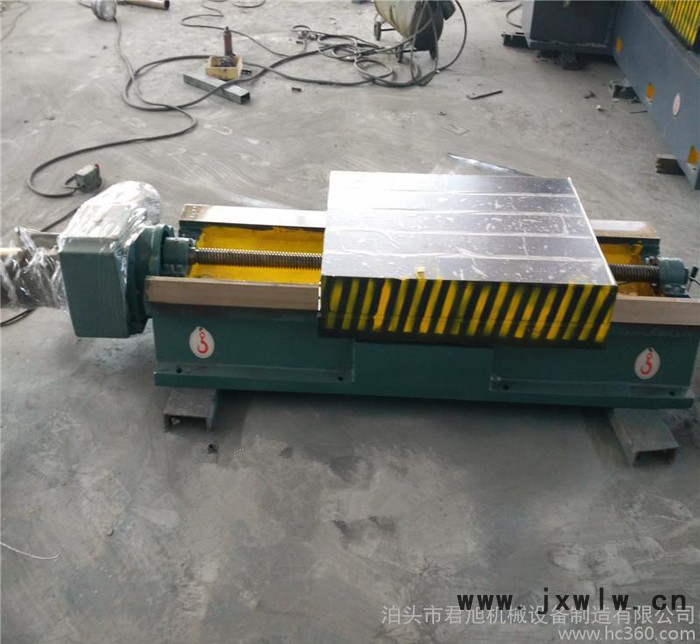

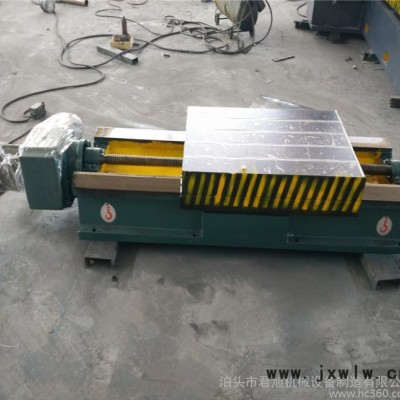

機械滑臺是組合機床，對頭銑床，以及其他專用機床的主體床身。

  機械滑臺由床身，滑板，絲杠，變速箱等組成。其結構簡單，便于維修。機械滑臺工作原理是滑板在床身上做縱向運動，因其絲杠傳動，再加上變速箱的作用?？色@得快慢等多種運行速度。

  本滑臺采用(兩導軌之間)雙封閉結構,精度高;精密級采用塑料導軌板,動態性能好.本滑臺剛度高,熱變形小,進給穩定性高,從而保證了加工狀態下(負荷下)的實際精度.本滑臺很容易實現無極變速及數控化.所以本滑臺是實現高精度柔性化的理想部件.

  機械滑臺用以實現進給運動，可臥式也可立式使用，在機械滑臺上安裝動力箱(裝上多軸箱)鉆削頭、鏜削頭、銑削頭、鏜孔車端面頭等各種部件，用以完成鉆、擴、鉸、鏜、锪窩、刮端面、倒角、車端面、銑削及攻絲等工序，亦可在其上安裝工件組成輸送運動實現工作循環。

  滑臺又分A、B型，采用高牌號鑄鐵或鑲剛結構，具有普通級和精密級兩種精度。A型為雙矩型導軌，一般用于粗加工，B型為一山一矩合型導軌，用于精加工。該系列滑臺外形美觀、設計合理、剛性好、性能可靠，是組合機床和自動線較理想的基礎動力部件。當滑臺用于深孔加工時，還應注明帶分級進給裝置.



 機械滑臺規格表

  備注：特殊規格可定做





機械滑臺的用途及性能

  機械滑臺機械滑臺的用途及性能:在滑臺上安裝工件后做往復運動,也可在滑臺上安裝動力頭等相關附件后,通過滑臺的運動,對工件進行各種切削,鉆削,鏜削運動.用多個不同規格的滑臺組合可進行復雜零部件的加工或進行批量生產,本廠生產滑臺可以快速運動和慢速運動,是機械加工行業中一種重要的機床附件.

  在近幾年的機械工業創新發展機床行業.在原有的機械滑臺基礎上,創新技術的發展已經研究出數控機械滑臺,即在原來機械滑臺的基礎上.把普通絲杠更換成滾珠絲杠,在鑄鐵的導軌面上鑲嵌直線導軌.把變速箱電機更換成伺服電機.使滑臺可以快速進退.利用滾珠絲杠和線軌獲得較高的精度.

  落地式端面銑床本機床用于加工各種大型交直流發電機、電動機機座底面. 機床為整體式結構端面落地銑床,其工作臺和銑頭滑座均為移動進給型導軌,任意進給量和快速移動級. 本機床可利用銑床滑座的垂直運動完成工件上、下端面定位,工作臺水平移動加工.

  以通用部件為基礎，配以少量專用部件，對一種或若干種工件按預先確定的工序進行加工的機床

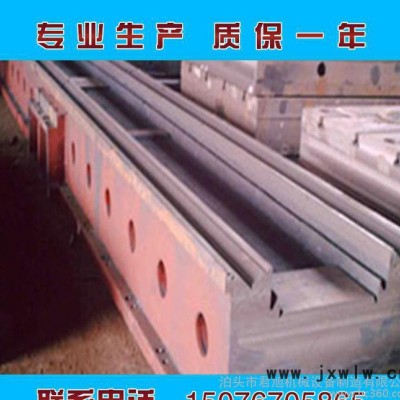

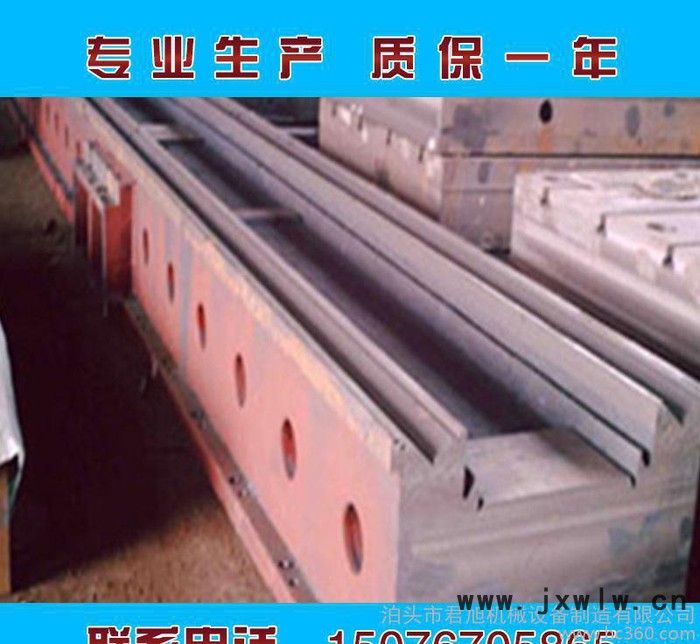

床身鑄件

  概述

  一、床身鑄件標準：GB9439—88

  二、床身鑄件的特點：

  (1)耐磨性與消震性好。由于鑄鐵中石墨有利于潤滑及貯油，所以耐磨性好。同樣，由于石墨的存在，灰口鑄鐵的消震性優于鋼。

  (2)工藝性能好。由于灰口鑄鐵含碳量高，接近于共晶成分，故熔點比較低，流動性良好，收縮率小，因此適宜于鑄造結構復雜或薄壁鑄件。另外，由于石墨使切削加工時易于形成斷屑，所以灰口鑄鐵的可切削加工性優于鋼。

  三、硬度和抗拉強度之間的關系：灰鑄鐵的硬度和抗拉強度之間，存在一定的對應關系，其經驗關系式為：

  1、當O≥196N/mm㎡時   HB=RH(飛00+0 4380b) (B1)

  2、當0≥796N/mm㎡時   HB=RH (44+O 7240b) (B2)式中相對硬度(RH)值主要由原材料、熔化工藝、處理工藝及鑄件的冷卻速度所確定。
