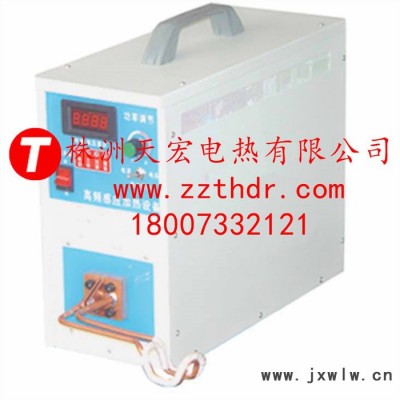

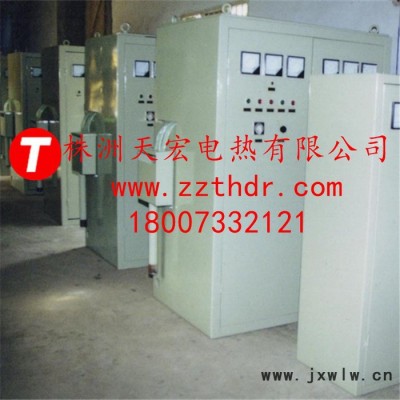

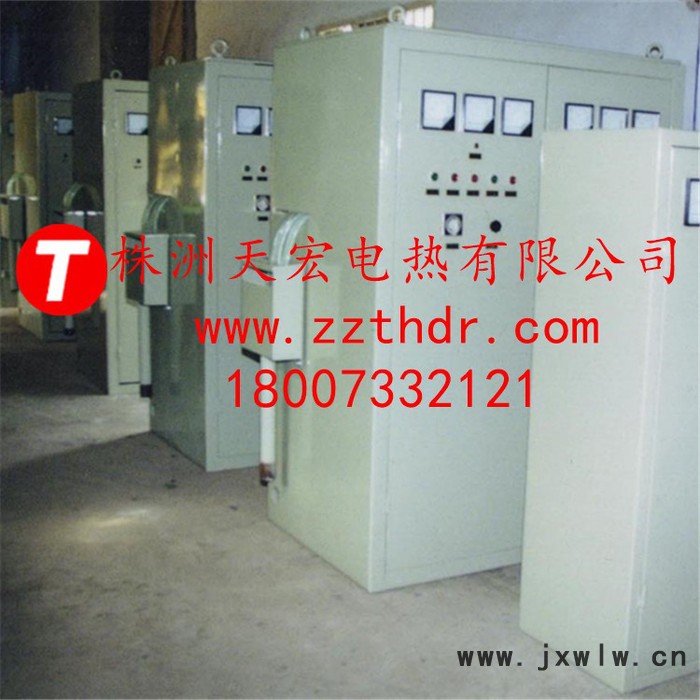

晶體式高頻感應加熱設備

一． 概述

本單位生產的高頻感應加熱機是五金小工件加熱、焊接、熱鍛的理想設備，它體積小、

重量輕、特別省電。同樣加熱速度，用電量為電子管高頻機的四分之一，特別安全，無近萬伏高壓，免除高壓角電危險。

二．規格型號

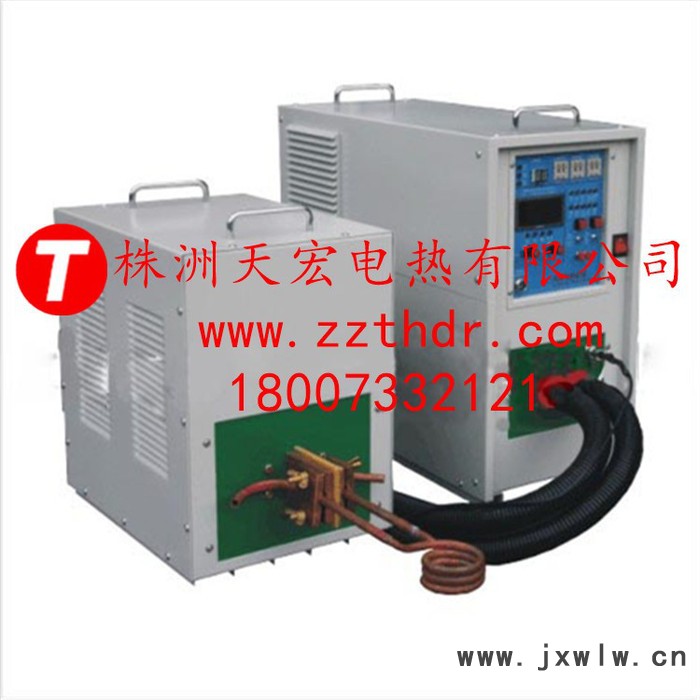

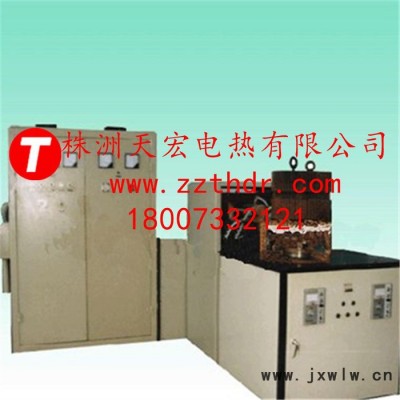

 GGC60-0.5A自控型分體式

三． 主要技術參數

四．感應圈及設計

1．感應圈設計展開長度在1-3.5M內變動。

2．導磁性差的材料如銅，鋁等需感應加熱時，感應圈圈數增多。

3．感應圈與加熱部位耦合間隙在5-15mm為宜（加熱面積較小時）。

4．在**大輸出位置，電流顯示100A，工件伸入感應圈內，電流如仍保持不變，但加熱效果不好，這種情況說明：負載太輕、或負載與感應圈耦合太差、或感應圈的圈數太少許；此時要減小感應圈的尺寸，即減小感應圈與工件之間的間隙；如果間隙已經很小，則要增大感應圈的圈數。

5． 當輸出振蕩電流不能調至**大，即調節旋鈕調至某一位置時，一加負載，電流下降很多甚至自動停機；這說明：負載太重，或負載與感應圈耦合太好、或感應圈的圈數太多；此時只要不會自動停機，都不影響使用，而且此時加熱效率也很高；但如果發生自動停機，則要適當增大感應的尺寸，即增大感應圈與工件之間的間隙；如果說間隙已經很大，則要減小感應圈的圈數。

6． 對于工作難以置于感應圈內的平面加熱，或?qū)Ψ谴判越饘俨牧希ㄈ玢~、鋁）等的加熱，可采用不同形狀的導磁體（鐵氧體磁芯）聚磁，可以大為增加設備的功率輸出。

             2

7． 采用厚1-1.5mm、6以上圓銅管或方銅管繞制感應圈。

8． 感應圈的引出長度允許在500mm內變動，推薦250-400mm為宜。

五． 面板功能圖

指示燈

1． 電源：合上控制開關，此燈亮表示有電。

2． 工作：加熱時，此燈閃爍，同時蜂鳴器“嘟、嘟”響。

3． 過壓：該設備允許輸入電壓40KW 360～420V，當輸入電壓太高時，設備自動停止

加熱，過壓指示燈亮，并發持續蜂鳴聲。

4． 缺水：該設備的感應圈和內部主要零件都是借助于水冷卻的，如果水流量太小或冷卻水溫太高或者機器使用長久造詣成內部管道堵塞等原因使水冷卻效果變差時，此設備將自動停止工作，此指示燈亮且發出蜂鳴聲。

5． 過流：此燈亮在以下情況下可能發生：（1）干擾信號。（2）內部溫度過高。

（3）設備故障。（4）工件與感應圈接觸引起感應圈短路。（5）感應圈兩圈間接觸。（6）網壓太低或電網帶負載能力太差；出現以上情況時先關上電源再打開，以消除

            3

報警然后再加熱，會有以下幾種情況：

a． 再工作一切正常：說明工件與感應圈接觸引起感應圈短路。

b． 大電流下仍過流報警，小電流以下可以工作：說明感應圈間隙太小、或電網網

太低或電網帶負載能力太差、或機哭內部故障。

c． 一直保持報警，無法工作：說明感應圈兩圈間接觸或機器內部故障。

6． 加熱：在“自動”或“手動”工作狀態，此燈表示加熱過程正在進行。

7． 保溫僅在“自動”工作狀態下，此燈亮表示保溫加熱過程正在進行。

8．缺相：此燈表示三相電源缺相。

按鈕

1． 啟動按鈕：按一下此按鈕，設備開始加熱。

2． 停止按鈕：按一下此按鈕，設備停止加熱。

手動/自動先擇開關

1． 當開關置于“手動”時，時間控制不起作用，時間顯示的是加熱時間，無保溫時間。

2． 當開關置于“自動”時，加熱、保溫受控于機內的時間控制器。

加熱功率調節

   手動或自動狀態時，調節輸出振蕩電流大小，從而調節加熱速度。

保溫功率調節旋鈕

   僅在自動狀態時才有效，用于調節保溫時輸同振蕩電流大小。

時間顯示

   在手動狀態，顯示加執時間；在自動狀態，依次顯示加熱和保溫時間。

輸出電流顯示

   顯示加熱、保溫時輸出振蕩電流大小，約為5～100A，電流大則加熱快。

遙控插座

   接遙控開關盒，用遙控盒上的按鈕代替設備面板上的啟動和停止按鈕。

            4

六． 后板功能圖

主分機連接圖：

七．安裝

1．冷卻水連接：連接進水管到設備后部進水管端，連接出水管到設備后部出水管端，保

證連接良好以防漏水。進水管可接到自來水龍頭或用戶自備的循環水裝位置中，進

水應保證有一定的壓力和流量，以防止水壓不足、水流量不足造成設備損壞。推薦

水壓為0.05～0.2Mpa，水流量為2～5L/MIN。設備內有水壓開關可對水壓進行有效

護，無水將自動停止工作，并發出蜂鳴聲；另外本設備感應圈采用錫焊，無冷卻水

加熱時會導致錫熔化，可起到無水保護的作用。

對于冷卻水的安裝和使用，有幾點建議如下：

2．設備電源連接

      用10mm2以上的軟銅線按圖連接輸電源，電源功率要求為三相380V，超過此范圍可能會造成設備損壞，請用戶注意。由于該設備功率大，連接時應保證連接牢固，盡量減小電連處接觸電阻，以免工作時電壓下降嚴重，影響調設備正常工作，用戶尤其應避免將電源線簡單地掛在電網上這種做法。

3．保護地線連接

      用6mm2左右的導線將設備接地，以防止觸電。

                                                                     5

4．安裝感應圈

感應圈既要通水又要通過很大的感應加熱電流，直接影響機器能否正常使用，

請用戶慎重安裝。切記安裝時不要使用防水生料帶，只能裸接，以免電連接不好。

     5．連接遙控盒

           將遙控接頭插入機器后面接品即可。

八．操作步驟

     1．確保各需安裝工作已經完成。

     2．打開冷卻水。

     3．合上外部電源開關，合上設備后面空氣開關，合上前面板電源開關。

     4．調整感應圈形狀以適合工件加熱要求。

     5．將“加熱電流調節”旋鈕調至所需位置。

     6．按“啟動”按鈕或按住處腳踏開關，開始加熱，此時“工作”燈閃爍，“輸出電流

顯示“顯示加熱電流。

     7．松開腳踏開關，或按“停止”按鈕，停止加熱。

     8．開機時，先關前面的電開關，再關外部總開關，然后關水。

         本設備的空氣開關主要是為了限流保護而設，為了延長其使用壽命，盡量少動作。

      所以建議用戶安裝時一定在配電板上配置該設備用四閘刀做控制通電之用。

九．使用注意事項

     1．輸入電壓過高時不要使用設備。

     2．機器內部及感應圈必須通水冷卻并保證水源清潔，以免阻塞，造成機器過熱損壞。

     3．為防漏電，請確保機殼接地。

4．設備應避免陽光暴曬、雨淋、潮濕、灰塵等。

   5．設備的維修應由專業人員進行

十．設備裝箱清單

    1．主、分機各一臺

     2．腳踏開關一個

     3．感應圈兩個

     4．說明書一份

十一.故障排除
