分散機類型	高速分散機
物料類型	液-液
適用物料	油漆涂料
應用領域	化工
調速范圍	80--1600（r/min）
速度類別	無級變速
分散輪直徑	按要求
升降行程	按要求
電機功率	按型號（Kw）
產品類型	全新
變速方式	變頻變速
速度范圍	400-1200rpm
罐容量	按型號（L）
外形尺寸（長*寬*高）	按型號
整機重量	按型號（Kg）
品牌	順通
型號	齊全

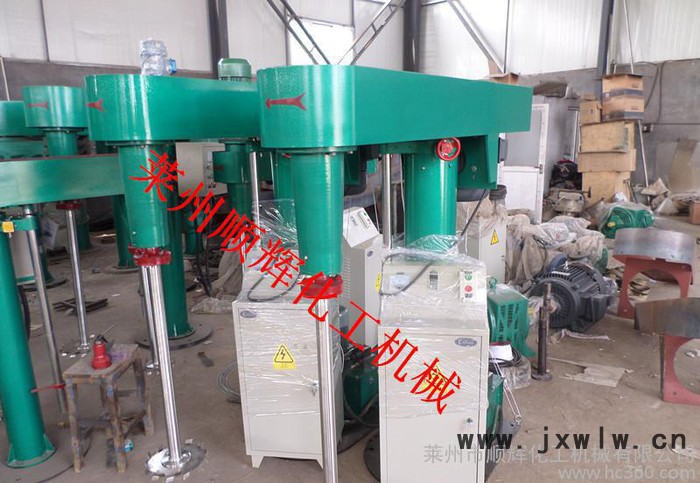

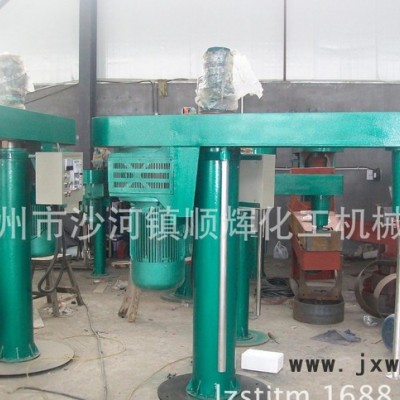

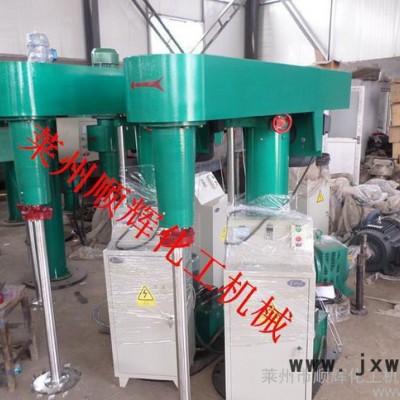

GFJ系列高速升降分散機是對多種混合液體、固體進行攪拌分散、溶解的高效設備，廣泛應用于涂料、顏料、油墨、膠粘劑等化工產品。

一、特點及分類

高速分散機根據用途可分為實驗室分散機、單軸分散機、雙軸分散機，高速分散機采用無級調速、有電磁調速、變頻調速(如用于水性涂料）及防爆變頻調速（如用于油性涂料）等多種形式。無級調速功能能充分滿足各工藝過程中不同的工藝要求，可以根據不同的工藝階段選擇不同的轉速。

二、技術參數

主要技術指標                                      參數

主電機                                         無級調速1.5-45KW

葉輪                                             Φ200-Φ400

葉輪轉速                                        80-1600/min

攪拌軸**高行程                                  1000mm,1100mm

安裝高度                                           3013

外部尺寸（長*寬*高）                         1800*1150*1875

三、工作原理

1.使?jié){液呈滾動環狀流，產生強漩渦，漿液表面粒子呈螺旋狀下降到渦流底部。

2.在分散盤邊緣2.5-5mm處形成湍流區，漿料及粒子受到強烈剪切及沖擊；

3.區域外形成上下兩個束流，漿料得到充分循環及翻動

4.分散機的分散盤下方呈層流狀態，不同流速的漿料層互相擴散，起到分散作用。高速分散機具有液壓升降、360度回轉、無級調速等多種功能?？赏瑫r配置2-4只容器，液壓升降行程1000mm,360度回轉功能能更好的滿足一機多用。能夠在很短的時間內從一個缸變換到另一個缸進行作業，極大地提高了工作效率，同時也降低了人工勞動強度。

四、高速分散機的維護和保養

1.三角皮帶應長短相等，放入傳動箱內，松緊適當，擰緊滑板螺栓，蓋好上蓋。

2.設備若長期停車不用，需切斷電源，全部擦洗干凈，各潤滑部位注油，主軸和油缸涂油防銹。

3.郵箱用46#液壓機油，每半年更換一次，并清洗郵箱，濾網每日清洗一次，在換油后兩三天內清洗一次

4.高速分散機轉動部分的齒輪、軸承、滾珠、軸與軸套及油缸，每周注油一次，在使用過程中發現過熱或不正產噪音應及時檢查。

5.如因起載而熱繼電器動作引起停車，則需掀下熱繼電器的“復位”按鈕，方能繼續操作。

6.交流接觸器每半年檢查一次，設備使用一年檢修一次。

7.高速分散機定期檢查分散機易損件，如軸承，油封等，發現有磨損立即更換

8.每天必須摸高速分散機鍋檢查一次，并認真做好摸鍋記錄。



 1.分散機介質特性  1.1質氣，液態或混合狀態分別選用不同品種的分散機，例ZQDF用于空氣，ZQDF—Y用于液體，ZQDF—2(或-3)用于蒸汽，否則易引起誤動作。ZDF系列多功能分散機則可通通于氣.液體**好訂時告明介質狀態，安裝用戶**不必再調式。 1.2介質溫度不同規格產品，否則線圈會燒掉，密封件老化，嚴重影響壽命命。 1.3介質粘度，通常在50cSt以下。若超過此值，通徑大于15mm用ZDF系列多功能分散機作特殊訂貨。通徑小于15mm訂高粘度分散機。 1.4介質清潔度不高時都應在分散機前配裝反沖過濾閥，壓力低時尚可選用直動膜片式分散機作例如CD—P。 1.5介質若是定向流通，且不允許倒流ZDF—N和ZQDF—N單需用雙向流通，請作特殊要求提出。 1.6介質溫度應選在分散機允許范圍之內。

2、分散機管道參數  2.1根據介質流向要求及管道連接方式選擇閥門通口及型號。例如，用于一條管道向兩條管道切換的，小通徑的選CA5和Z3F，中等或大通徑請選ZDF—Z1/2。又如控制兩條管道匯流的，請選ZDF—Z2/1等。 2.2根據流量和閥門Kv值選定公稱通徑，也可選同管道內徑。請注意有的廠家未標有Kv值，往往閥孔尺寸小于接口管徑，切不可貪圖價低而誤事。 2.3工作壓差**低工作壓差在0、04Mpa以上是可選用間接先導式;**低工作壓差接近或小于零的必須選用直動式或分步直接式。3、分散機環境條件  3.1環境的**高和**低溫度應選在允許范圍之內，如有超差需作特殊訂貨提出。 3.2環境中相對濕度高及有水滴雨淋等場合，應選防水分散機 3.3環境中經常有振動，顛簸和沖擊等場合應選特殊品種，例如船用分散機。 3.4在有腐蝕性或**性環境中的使用應優先根據安全性要求選用耐發蝕 3.5環境空間若受限制，請選用多功能分散機，因其省去了旁路及三只手動閥且便于在線維修。4、分散機電源條件  4.1根據供電電源種類，分別選用交流和直流分散機。一般來說交流電源取用方便。 4.2電壓規格用盡量優先選用AC220V、DC24V。 4.3電源電壓波動通常交流選用+%10%、-15%，直流允許±%10左右，如若超差，須采取穩壓措施或提出特殊訂貨要求。 4.4應根據電源容量選擇額定電流和消耗功率。須注意交流起動時VA值較高，在容量不足時應優先選用間接導式分散機。維護和保養  停車   1、先停主電動機，使葉輪全部停止轉動。   2、開分散機上升按鈕，使主軸葉輪上升至容器之上，清洗葉輪   分散機日常維護保養：   1、三角皮帶應長短相等，放入傳動箱內，松緊適當，擰緊滑板螺栓，蓋好上蓋。   2、設備若長期停車不用，須切斷電源，全部擦洗干凈，各潤滑部位注油，主軸和油缸涂油防銹。   3、油箱用46#液壓機油，每半年更換一次，并清洗油箱，濾網每月清洗一次，在換油后兩三天內清洗一次。   4、分散機轉動部分的齒輪、軸承、滾珠、軸與軸套及油缸，每周注油一次，在使用過程中發現過熱或不正常噪音應及時檢查。   5、如因超載而熱繼電器動作引起停車，則需撳下熱繼電器的“復位”按鈕，方能繼續操作。   6、交流接觸器每半年檢查一次，設備使用一年檢修一次。   7、分散機定期檢查分散機易損件，如軸承、油封等，發現有磨損立即更換。   8、每天必須摸分散機鍋檢查一次，并認真作好摸鍋記錄。分散機操作規程[1]?一、分散機開車前的準備工作   1、檢查分散機油位是否加注到規定位置，低應加至規定油位，高應放至規定位置。   2、檢查三角皮帶松緊是否適當。   3、用手盤動葉輪應轉動靈活，無磨擦聲。   4、檢查各緊固件是否松動及各密封部位有無滲漏現象。   5、開啟分散機主電機，檢查攪拌的旋向是否與設備所規定的方向相同。   6、確認以上檢查工作無誤后方可開車。   二、開車   1、將葉輪放在分散機容器的中心位置，撳下降按鈕，下降到**低位置或要求的位置。   2、兩只手柄必須鎖緊后才能開車。   3、開主電機，按操作需要轉速按下按鈕，   4、分散機操作過程中應經常注意電流，如發現超載運轉，應停車檢查原因，采取措施后再繼續運轉分散機。三、停車   1、先停主電動機，使葉輪全部停止轉動。   2、開分散機上升按鈕，使主軸葉輪上升至容器之上，清洗葉輪   四、分散機日常維護保養：   1、三角皮帶應長短相等，放入傳動箱內，松緊適當，擰緊滑板螺栓，蓋好上蓋。   2、設備若長期停車不用，須切斷電源，全部擦洗干凈，各潤滑部位注油，主軸和油缸涂油防銹。   3、油箱用46#液壓機油，每半年更換一次，并清洗油箱，濾網每月清洗一次，在換油后兩三天內清洗一次。4、分散機轉動部分的齒輪、軸承、滾珠、軸與軸套及油缸，每周注油一次，在使用過程中發現過熱或不正常噪音應及時檢查。   5、如因超載而熱繼電器動作引起停車，則需撳下熱繼電器的“復位”按鈕，方能繼續操作。   6、交流接觸器每半年檢查一次，設備使用一年檢修一次。   7、定期檢查分散機易損件，如軸承、油封等，發現有磨損立即更換。   8、每天必須摸分散機鍋檢查一次，并認真作好摸鍋記錄。
