測量精度	電議
開孔尺寸	電議
外形尺寸	電議
顯示方式	電議
結構型式	電議
品牌	電議
型號	HY-D50/200
加工定制	否

經緯密度儀

型號：HY-D50/200

儀器資料：

型號HY-D50/200

外形尺寸200x100（mm）

測量精度500目/英寸（200線/厘米）

重量0.005（kg）

用途彩色印刷圖版的網點

斜線光柵密度儀

【概述】ＨＹ—Ｄ型斜線光柵密度儀是運用現代高科技開發設計和高精密研制，結構原理科學，斜線光柵分布精密清晰，直接**高測量范圍達到了500目/英寸（200線/厘米），分度值僅0.5和1線/厘米，達到了一個新的水平。

【應用范圍】適用于各種能產生可見干涉條紋的均布網點、線條排列密度的測量。如彩色印刷圖版的網點、網屏線數的快速**測量，紡織品絲織物的經緯密度，精密分樣篩、試驗篩、金屬絲布、合纖篩網的規格密度（網目數）的無損、快速**測量，攝像機、CCD、掃描儀、復印機、打印機、電腦、電視機和各種顯示器的精度線數快速**測量，照相機、放大機對焦調整，精密印刷網版的形變精度的**控制測量等。

【使用方法】用相應規格的斜線光柵密度儀，放在被測物上，觀察互相所產生的干涉花紋曲線，其顯示出**的一組花紋（形似上下對稱的雙曲線）中心對應的刻度值，即為箭頭指示方向的公制每厘米（上側讀數）和英制每英寸（下側讀數）長度內的線條數或網目數。攝像機、CCD、掃描儀、復印機、打印機、照相機、放大機直接讀出能清晰分辨斜線之極限處的刻度值。

【技術規格】

型號公制測量范圍外形尺寸

HY-D5010-50根/cm0.3×80×200mm

HY-D20040-200根/cm0.3×80×200mm

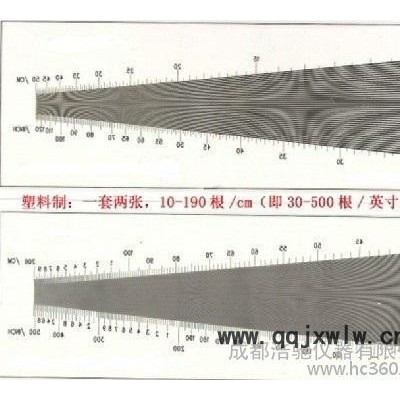

圖片預覽：
