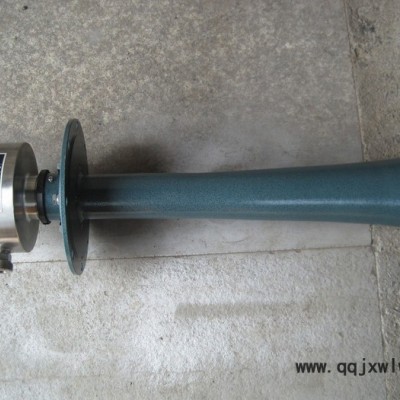

UL-2阻移式料位計

一、概述

物位儀表種類繁多，但對灰塵較大的料倉均難適用。我公司采用先進的技術，成功的推出了具有新穎密封檢測結構的物位控制儀表UL-系列阻移式物位計。

該系列阻移式料位計位計對開口料倉、密閉料倉中的粉狀、顆粒狀、塊狀物料進行檢測，實現對料位報警及自動控制。產品經鋼鐵、耐火、水泥、橡膠、化纖、電力等工業的長期運行，都獲得了十分理想的效果，被廣泛應用于工業生產過程中物位的測量。

UL系列阻移式料位計屬機電式儀表**顯著的特點是檢測部分和儀表運行機構嚴格隔離，料倉灰塵不能進入機體，具有良好的耐高溫、防塵、防腐、抗震、耐沖擊及耐壓性能。儀表結構簡單、無繁雜的電氣線路，使得該物位計的運轉極為可靠，安裝后無須調試，易于維護不受環境影響，可連續長期運行。

UL-2型適合用于粉狀、顆粒狀物料；對有壓料倉，UL-4型更為優越。適用于料倉側壁安裝或量程小于2米的料倉頂部安裝。

UL-3型對檢測無壓料倉內的塊狀物料有其獨到之優勢，因檢測部分采用鋼絲繩及重錘結構，有足夠的強度，可抵抗塊狀物料的沖擊及放料時下拉力，適用于量程較大的料倉頂部安裝。

二、適用范圍

1、食品工業：奶粉、糧食、糖果、餅干……

2、糧食加工：米、麥、豆類、糖……

3、化工、輕工業：鹽、煙草、木屑、化肥、碳黑……

4、建筑工業：水泥、白灰、粘土、砂石、石膏……

5、鋼鐵工業：金屬粉末、顆粒、鋼球、礦石、焦炭……

6、塑料工業：塑料切粒、塑料球、膠木粉、塑料粉……

7、醫藥工業：藥料、藥片、藥丸、藥粉……

8、電力工業：原煤塊、煤粉、除塵灰……

 三、型號

型  譜    說        明

UL- □ □ □ □ □ □ □ □  阻移式物位計

檢測方式       2          擺動式

       2J         擺動式（經濟型）

       3          往復式

       4          擺動式（高溫、耐壓型）

介質溫度            L          常溫（≤90℃）

              H          高溫UL-2 ≤180℃；UL-3 ≤240℃；UL-4 ≤450℃；

料倉壓力            O          常壓

              P          耐壓力≤0.3MPa（適用于UL-4型）

安裝方式            T          頂裝

              A          G11/2管螺紋

              F          法蘭

輸出形式            1          微動開關、繼電器輸出型

              2          微動開關、常規型（無繼電器）

              3          光電開關、繼電器輸出型

              D          微動開關、繼電器輸出帶指示燈型

防護罩         1          無防護罩

              2          帶防護罩

              3          帶防護罩及吹灰裝置

工作場合            N          普通型

              B          防爆型：防爆等級ExdIIBT4

檢測桿（鋼絲繩）長度            檢測桿（鋼絲繩）長度：

水平安裝：UL-2型 150～1000mm

         UL-4型 300～1000mm

垂直安裝：UL-2、UL-4型≤2000mm

         UL-3型鋼絲繩長度≤30m

四、技術參數

       UL-2/UL-2J    UL-3       UL-4

電源及功耗    AC220V±10%  50HZ 10W（或DC24V 5W）

檢測板往復頻率    6次/分    4.5次/分 6次/分

報警力矩（力）    ≤0.2Nm      ≤0.32Nm

輸出接點容量       普通型AC220V 5A

防爆型AC220V 1A

     或DC24V 1A      AC220V 5A   普通型AC220V 5A

防爆型AC220V 1A

或DC24V 1A

環境溫度       -25℃～+85℃

環境濕度       ≤85%

動作延時       2～6秒   3～7秒   2～6秒

檢測板擺角    30o±5o       30o±5o

被測介質溫度       L（低）≤90℃

T（高）≤180℃   L（低）≤90℃

T（高）≤240℃   UL-4≤450℃

料倉壓力       常壓       常壓       ≤0.3MPa

介質粒度及密度    粒度<30mm，

密度>0.2g/cm3      粒度<100mm，

密度>0.5g/cm3      粒度<30mm，

密度>0.4g/cm3

測量范圍       水平安裝150～1000mm

垂直安裝不大于2000mm    1～30mm       水平安裝150～1000mm

垂直安裝不大于2000mm

安裝形式       法蘭或G11/2管螺紋連接，水平安裝或頂裝    法蘭連接，頂裝    法蘭連接，水平安裝

五、工作原理

UL-2型采用擺動式傳動系統。檢測板受阻時，主軸受阻力矩而靜止，電機繼續運行進而使測量撥叉張開，撥叉上的壓板將微動開關壓下發出料位信號，同時切斷電機電源。料位下降阻力消失，撥叉受彈簧力作用而復位，儀表恢復擺動狀態。

UL-3型阻移式料位計采用擺復式傳動系統。擺動的主軸端對稱掛有重錘及配重砣，無物料時，電機旋轉使系統擺動，帶動重錘及配重砣隨主軸的擺動做上、下的往復運動。當重錘接觸物料時，重錘失重，彈簧拉力克服了配重砣的重力使主軸靜止，電機使檢測撥叉張開，微動開關動作，發出料位信號；若物料夾住重錘下行，亦可使撥叉張開動作，發出料位信號，同時限位座靠在底板上，限制重錘繼續下行，使儀表內部免受沖擊和拉力，同時切斷電機電源。

UL-4型阻移式料位計采用擺動式傳動系統。檢測板受阻時，主軸受阻力矩而靜止，電機繼續運行使測量撥叉張開，致使開關動作切斷電機電源，電機停止工作，延時后發出物位報警信號。當物位下降時，檢測板阻力消失，撥叉復位，電機恢復工作，儀表又處于檢測狀態。
