| 控制模式 | 智能溫度控制調節器 |
|---|---|
| 產地 | 江蘇 |
| 測量精度 | 1.0-4.0 |
| 顯示方式 | 數字顯示 |
| 結構型式 | 盤裝 |
| 品牌 | 蘇州貝特 |
| 型號 | KTR550-B |
| 加工定制 | 是 |
1.1產品特點
1、KTR550-B型批量控制器接收流量計來的脈沖信號，通過帶背光的2X16位字符型液晶顯示器，可以顯示瞬時流量、批量設置值及累計總量等信息，顯示效果清晰直觀。
3、除選擇線圈毫伏信號輸入外，儀表帶（12VDC/100m A）輔助電源輸出，電源帶短路保護功能。
2、通過后置撥碼開關設置組合，可以兼容電壓脈沖、電流脈沖、OC門、干簧管、高阻線圈、低阻線圈、NAMUR防爆接近開關等信號的輸入，能與大部分儀表及傳感器配套使用，應用范圍相當寬廣。內置兩路可編程控制的繼電器，可與電磁閥連接，組成批量控制系統。
4、通過面板按鍵可以非常方便的設置各種參數。
5、通過外接控制開關，可以遠程進行批量控制的操作。
6、提供批量完成信號輸出功能（EOB），輸出延時時間可調。便于與上位機協調工作。
7、大小閥控制，定量更精確。
8、可以對繼電器、電磁閥的磁滯進行修正，提高定量精度。
9、完善的診斷功能，使儀表更易使用和維護。
10、儀表帶斷電保護功能，無需后備電源，數據保存大于10年。

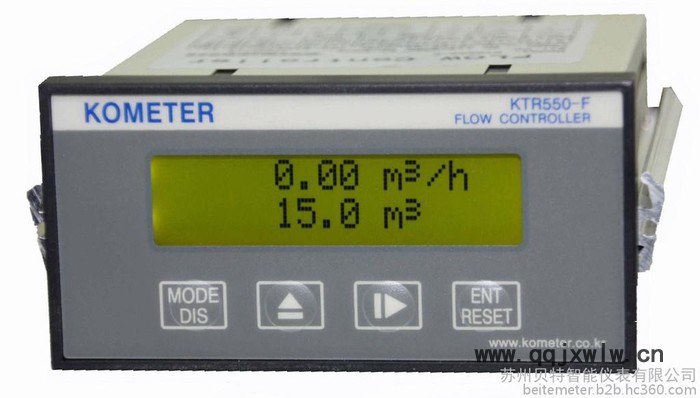

KTR550-B型批量控制器是一種以單片機為基礎的，帶字符顯示的流量批量控制儀表，其信號輸入端可與多種流量變送器、傳感器配合，其輸出接點可與電磁閥配合，組成批量控制系統。通過面板上的操作鍵可方便地設置定量值和提前量值，與大小閥的控制動作相配合，可實現精確定量，廣泛用于液體的定量發料、裝車、裝桶和生產過程中的配料等。儀表的外接開關端子，可用于連接現場按鈕和條件停車開關。內置繼電器觸點輸出除了可與電磁閥連接外，也可用于閥泵聯動。
1.2主要技術參數：
累積流量值基本誤差：±1digit（末位一個字表示的量值）
瞬時流量示值基本誤差：± 0.2% R
安裝方式：盤裝式
顯示：兩行16個字符液晶顯示，帶LED背光
供電電壓：100-220VAC
工作溫度：0-60℃
儲存溫度：-20-70℃
外形尺寸：96（長）X48（寬）X120（高）
開孔尺寸：92（長）X44（寬）
信號輸入范圍：0-5000Hz
信號類型：電壓脈沖、電流脈沖、OC門、干簧管、高阻線圈、低阻線圈、NAMUR防爆接近開關
流量系數范圍：0.0100-9999999.9999（每單位流量的脈沖數）
繼電器觸點容量：1200VA/150W（阻性負載），375VA/80W（感性負載）
繼電器觸點控制電壓范圍：250VAC/30VDC
繼電器最大觸點電流：5A
批量開始完成信號輸出：集電極開路輸出（OC門）最大電流<50m A
二、安裝使用
2.1供電電壓
本儀表采用儀表專用寬電壓開關電源(電源范圍110-220VAC)，適合所有國家和地區的電壓規格。由于本電源是專為儀器儀表設計，電磁兼容性極佳，并且有完善的過壓、過流保護。
2.2選擇輸入信號類型
根據流量計輸出信號的不同，需要將儀表背部的8位撥碼開關設置在相應的位置。具體設置如下：
| 信號類型 | 端子號 | 撥碼開關位置 | ||||||||
| + | - | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| 1、集電極開路輸出(OC門) | 7 | 6 | OFF | OFF | OFF | OFF | ON | OFF | OFF | ON |
| 2、電壓脈沖（最小7Vp-p） | 7 | 6 | OFF | OFF | OFF | OFF | OFF | OFF | OFF | ON |
| 3、干簧管 | 7 | 6 | OFF | OFF | OFF | ON | ON | OFF | OFF | ON |
| 4、高阻線圈（最小30m Vp-p） | 7 | 6 | OFF | OFF | OFF | OFF | OFF | ON | OFF | OFF |
| 5、低阻線圈（最小30m Vp-p） | 7 | 6 | OFF | ON | OFF | OFF | OFF | ON | OFF | OFF |
| 6、電流脈沖 | 8 | 7 | ON | OFF | OFF | OFF | OFF | OFF | OFF | ON |
| 7、NAMUR接近開關 | 8 | 7 | OFF | OFF | ON | OFF | OFF | OFF | ON | ON |
信號選擇說明：
注1：適合連接OC門輸出以及沒有干擾的干簧管信號輸出的流量計。
注2：適合連接電壓脈沖輸出功能的流量計。
注3：當輸入的干簧管信號有干擾或者有震顫時，才采用此設置。
注4&5：適合線圈信號輸出的流量計，根據線圈阻抗的不同，在4和5之間選擇。
注6：適合連接帶電流脈沖輸出的流量計，電壓范圍需要在12-24VDC之間。
注7：當連接NAMUR接近開關時，接近開關的供電電壓為8.2VDC，這個規格的控制器，需定制。
2.3信號輸入接線圖：
1、集電極開路輸出（OC門） 2、電壓脈沖
| |
3、干簧管 4、線圈
| | | ||
5、電流脈沖 6、NAMUR接近開關
| |
2.4外接批量控制開關
通過外接三個開關，可以通過開關進行批量控制器的遠程操作，外接三個鍵分別為：復位鍵、開始鍵和停止鍵。接線如下圖：
2.5輸出端子定義
2.5.1批量完成信號輸出（EOB）
批量完成信號輸出也為OC門類型(批量結束時導通)，輸出電流小于50m A，由于是OC門輸出，如果極性接錯，電路將不能正常工作。接線圖如下：
2.5.2繼電器控制輸出如圖：
兩個輸出繼電器，可以控制兩個外部設備，我們建議連接外部大功率繼電器或固態繼電器來驅動設備。
三、儀表調試操作
3.1根據流量計的流量范圍設置批量控制器的K-Factor值
K-Factor值通過以下公式計算：
式中：
Frequency：流量計滿量程時的頻率
Rate：流量計滿量程的流量值
Time base：時間基準：秒為1；分為：60；小時為3600；天為86400
3.2顯示信息
液晶屏默認情況下，上排顯示批量體積預置量，下排顯示當前批量值。批量開始此數字會根據設置不同，遞增或遞減顯示。
按 鍵可顯示當前瞬時流量、累計總量等參數。
按 鍵開始批量控制開始，液晶下排顯示RUN。
按 鍵批量控制停止，液晶下排顯示STOP。
按 鍵可以重設批量值。此操作必須在批量控制停止時，才能復位。
清除累計總量(ACC RESET)必須進入編程菜單才可操作。詳見參數設置菜單。
長按 鍵可進入?yún)?shù)設置菜單。
批量控制值有兩種計數方式。當選擇遞增模式時，先顯示0，然后遞增至設置值。當選擇遞減模式時，先顯示設置值，然后遞減至0。
3.3設置批量控制值
長按 鍵，液晶顯示設置值，按 鍵移位，按
鍵設置值，按 鍵確認并退出。詳見參數設置菜單。
3.4控制輸出時序圖
本控制器提供兩路繼電器控制，用戶可以選擇使用1級或2級控制。
注1：MV為主繼電器（繼電器2）。
注2：SV為輔助繼電器（繼電器1）。
注2：圖示PAUSE是緊急停止。
3.5批量控制完成信號輸出（EOB信號）
3.5.1通過參數設置菜單--批量設置菜單--結束時間的設置，可以調整批量完成后延時一段時間后使批量完成信號（EOB）輸出。
3.5.2通過參數
參數設置菜單—批量設置菜單-超限量的設置，可以調整控制繼電器關閉前，批量完成信號（EOB）輸出的提前量。
四.參數設置
4.1基本參數顯示
在默認顯示狀態操作：
按鍵，顯示瞬時流量：
再按鍵，顯示累計總量：
再按 鍵，恢復到默認顯示狀態：
4.2批量控制值設置：
在默認顯示狀態操作：
按 鍵3秒，批量值設置：
按鍵在0-9之間循環選擇，按鍵移位，按鍵
保存并退回至到默認顯示狀態。
4.3批量控制復位
在默認顯示狀態操作：
或控制停止狀態下操作：
按鍵，復位批量設置值。并恢復到默認顯示狀態。
4.4批量控制操作
在默認顯示狀態操作：
按鍵，批量控制開始：
按鍵，批量控制停止：
按鍵，批量設置值復位：
4.5參數設置菜單
4.51進入第一級菜單：
默認顯示狀態（不在批量控制狀態）：
按鍵3秒，顯示儀表型號：
按鍵，進入?yún)?shù)一級菜單：
按鍵，可進入流量參數設置。
按鍵，切換到批量控制設置菜單：
按鍵，可進入批量控制參數設置。
按鍵，切換到4-20mA設置菜單：
KTR550-B型儀表，此菜單未使用。
按鍵，切換到測試菜單：
按鍵，可進入相關參數的測試。
按鍵，切換到本級菜單結束提示：
按鍵，切換到菜單進入/退出提示：
連續按鍵，可以在流量設置菜單—批量控制設置菜單--4-20mA
設置菜單—測試菜單--菜單進入/退出提示之間循環顯示。
當顯示菜單進入/退出提示時，按鍵，將退回至默認顯示狀態。
4.5.2進入流量參數設置菜單
先根據4.5.1方法，進入流量設置菜單頁：
按鍵進入設置。顯示修改流量系數：
按鍵在0-9之間循環選擇，按鍵移位。
按鍵進入累計總量分辨率設置：
按鍵選擇小數點位置。
按鍵進入瞬時流量分辨率設置：
按鍵選擇小數點位置。
按鍵進入累計總量單位選擇：
按鍵選擇體積單位?？梢詮膍3、liter、cc、ml、kg、ton、gallon、ft3、none中選
擇。
按鍵進入瞬時流量時間單位選擇：
按鍵選擇時間單位?？梢詮膆our、day、second、minute中選擇。
按鍵進入累計總量清零操作：
按鍵選yes/no。
按兩次鍵，退回至默認顯示狀態。
4.5.3進入批量控制設置菜單
先根據4.5.1方法，進入批量控制設置菜單頁
按鍵進入設置。顯示啟動時間設置
此選項可以設置主繼電器（MV）與輔助繼電器（SV）動作的間隔時間。SV繼電器動作后延時多久MV繼電器動作。當輸入0時，兩繼電器將同步工作。
按鍵在0-9之間循環選擇，按鍵移位。
按鍵進入停止提前量（體積）設置菜單：
此菜單中可以設置一個合適的提前量（體積），使在批量控制時，小于這個值時，MS繼電器提前斷開，讓SV繼電器單獨控制。如果輸入0，那么兩個繼電器將在批量控制結束時同時斷開。
按鍵在0-9之間循環選擇，按鍵移位。
按鍵進入超時設置：
超時時間設置范圍：0—255秒。此功能使用于，當開始批量控制開始后，在設置時間內儀表未檢測到流量信號輸入，MV和SV繼電器將同時斷開，同時液晶顯示FLOW ERROR提示。
按鍵進入EOB輸出延時時間：
EOD輸出顯示時間的設置范圍：0—255秒，此功能使用于，當批量控制結束后，延時多長時間后輸出EOB信號。當設置值為0時，批量控制結束時，立即輸出EOB信號。
按鍵進入超限量設置（體積）：
超限量的設置用于在批量控制結束前（繼電器斷開前），EOB信號輸出的提前量。
按鍵在0-9之間循環選擇，按鍵移位。
按鍵進入批量計數方式選擇：
此選項可以選擇批量控制時，批量控制值為遞增顯示還是遞減顯示。
按鍵選擇遞增/遞減方式。
按鍵選擇復位方式：
KTR550-B型，此功能無效
按鍵顯示本菜單結束提示：
按兩次鍵，退回至默認顯示狀態：
4.5.4進入批量控制設置菜單
先根據4.5.1方法，進入測試菜菜單：
按鍵進入信號輸入頻率顯示：
按鍵進入SV繼電器輸出測試：
按鍵可以控制SV繼電器的動作狀態：
按鍵進入MV繼電器輸出測試：
按鍵可以控制MV繼電器的動作狀態：
五．接線圖
| 端子號 | 端子定義 | 功能說明 | ||
| 1 | 供電 電源 輸入 | 110-220VAC輸入 L | ||
| 2 | 空 | |||
| 3 | 110-220VAC輸入N | |||
| 4 | EOB 輸出 | 集電極開路輸出+ | ||
| 5 | 集電極開路輸出- | |||
| 6 |
傳感器 信號輸入 | 傳感器信號輸入-（12VDC輸出電源-） | ||
| 7 | 傳感器信號輸入+ | |||
| 8 | 12VDC供電輸出+ 注：DIP開關設置為線圈信號輸入時，不提供此電源輸出。輸出電流小于100mA | |||
| 9 | 繼電器1輸出 | 繼電器COM端 | ||
| 10 | 繼電器常開端 | |||
| 11 | 繼電器2輸出 | 繼電器COM端 | ||
| 12 | 繼電器常開端 | |||
| 13 | 4-20mA輸出 | 輸出+ | 外部供電 | 模擬量輸出功能需定制 |
| 14 | 輸出- | |||
| 15 | 復位 | 批量控制-外接復位按鍵 | ||
| 16 | 啟動 | 批量控制-外接啟動按鍵 | ||
| 17 | 停止 | 批量控制-外接停止按鍵 | ||
| 18 | 公共端 | 批量控制-外接公共端 | ||
| 19 |
通信端口 |
| ||
| 20 | 此功能需定制 | |||
| 21 |
| |||
| 22 |
| |||
