測量對象	鉬含量,磷含量
產地	廣東
產品名稱	E4402B頻譜分析儀
執行質量標準	國標
品牌	Agilent/安捷倫
型號	E4402B
加工定制	是

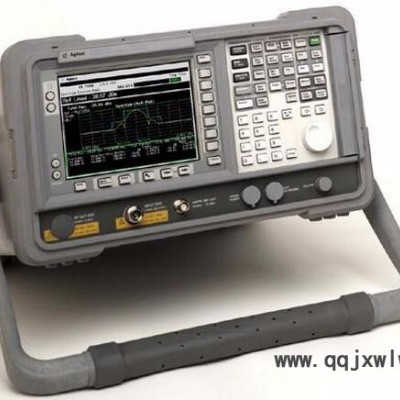

E4402B頻譜分析儀

E4402B Agilent E4402B 頻譜分析儀
頻率范圍：100 Hz 至 3.0 GHz
E4402B | Agilent E4402B詳細描述：
品牌：Agilent 安捷倫
型號：E4402B | Agilent E4402B
描述：Agilent E4402B頻譜分析儀無論在量測速度、動態范圍、準確度和解析能力方面，都創下了**的效能標準。E4402B彈性的平臺設計，可讓研發、製造與現場維修工程師依據他們的特殊需求來定製這個產品，并且適時地升級產品以擁有**的功能。


E4402B頻譜分析儀Agilent E4402B的功能:
·0.4 dB 總振幅準確度
·+16 dBm TOI
·-166 dBm DANL，加上內部 preamp
·1 Hz 窄解析度頻寬 （選購）
·分析頻寬為 10 MHz
·±1 dB 整體震幅**度
·單次掃頻時，可區段掃描多達 32 個不連續的頻距
·相位雜訊、雜訊指數、GSM/EDGE、cdmaOne 等等量測應用
·E4402B包含 Power Suite 單鍵式 RF 功率量測詳細資訊
·堅固耐用的可攜式裝置，可在工作現場展現實驗室級的效能
·5 分鐘熱機后，即可達到保證的量測準確度
·遵循藍芽、GSM 和 cdmaOne 標準的量測專用套件
·故障定位、相位干擾和有線電視服務量測專用套件
·實驗室級性能的現場儀器的堅固性和可攜性
·1 ms RF 掃描時間，每秒 45 次測量
·選擇性1 Hz 數位解析度頻寬濾波器和前置放大器
··-166 dBm 帶前置放大器的靈敏度， +12.5 dBm TOI
·可變掃描（軌跡點）， 從2 至 8192
·分段掃描，在一次掃描中可有多達 32 個不連續頻段
·用于螢?zāi)缓唾Y料傳輸?shù)拿赓M(fèi) Intuilink PC 軟體



簡介
Agilent ESA-E系列是能適應未來需要的Agilent中性能頻譜分析儀解決方案。該系列在測量速度、動態范圍、精度和功率分辨能力上，都為類似價位的產品建立了性能標準。它靈活的平臺設計使研發、制造和現場服務工程師能自定義產品，以滿足特定測試要求，和在需要時用新的特性升級產品。該產品采用單鍵測量解決方案，并具有易于瀏覽的用戶界面和高速測量的性能，使工程師能把較少的時間用于測試，而把更多的時間用在元件和產品的設計、制作和查錯上。
2.面板

2.1 操作區
1.觀察角度鍵，用于調節顯示，以適于使用者的觀察角度。
2.Esc鍵，可以取消輸入，終止打印。
3.無標識鍵，實現左邊屏幕上緊挨的右邊欄菜單的功能。
4.Frequency Channel（頻率通道）、Span X Scale（掃寬X刻度）和Amplitude Y scale（幅度Y刻度）三個鍵，可以激活主要的調節功能（頻率、X軸、Y軸）并在右邊欄顯示相應的菜單。
5.Control（控制）功能區。
6.Measure（測量）功能區。
7.System（系統）功能區。
8.Marker（標記）功能區。
9.軟驅和耳機插孔。
10.步進鍵和旋鈕，用于改變所選中有效功能的數值。
11.音量調節。
12.外接鍵盤插口。
13.探頭電源，為高阻抗交流探頭或其它附件提供電源。
14.Return鍵，用于返回先前選擇過的一級菜單。
15.Amptd Ref Out，可提供－20dBm的50MHz幅度參考信號。
16.Tab（制表）鍵，用于在界限編輯器和修正編輯器中四處移動，也用于在有File菜單鍵所訪問對話框的域中移動。
17.信號輸入口（50Ω）。在使用中，接50ΩBNC電纜，探頭上必須串聯一隔直電容（30PF左右，陶瓷封裝）。探頭實物：
18.Next Window鍵，可用來選擇在支持分屏顯示方式功能中（如區域標記）的有效窗口，在這樣的方式下，按下Zoom鍵將允許在有效窗口的分屏顯示與全屏顯示間進行轉換。
19.Help鍵，按下后屏幕會提示按面板或菜單上的鍵，按后會顯示相應說明。
20.射頻輸出（50Ω），是內部跟蹤發生器的源輸出，只適用與選件1DN或1DQ。如果跟蹤發生器的輸出功率過大，則有可能損壞被測器件，不要超過被測器件所能容許的**高功率。
21.I（電源開）鍵，接通分析儀電源。O（備用）鍵，斷開分析儀多數電路的電源。實際適用中，用I鍵開機，O鍵關機，拔掉電源線才能完全斷電。開機后需5分鐘時間預熱，以保證分析儀滿足器全部技術指標。
22.數字鍵盤區。
