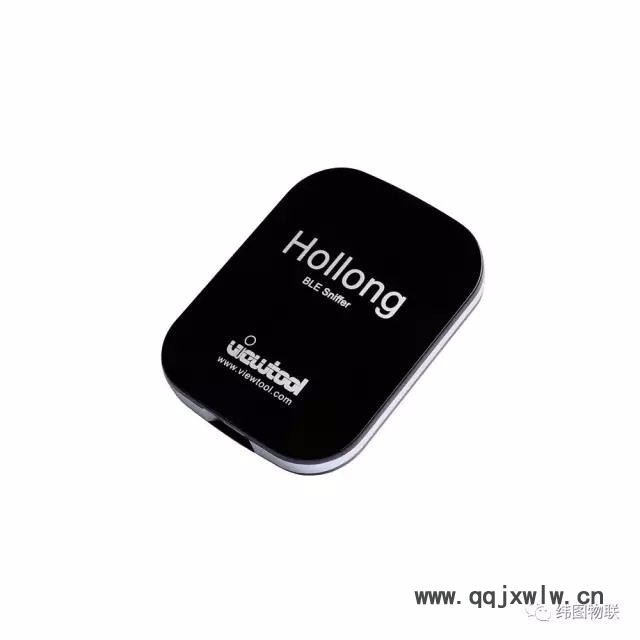

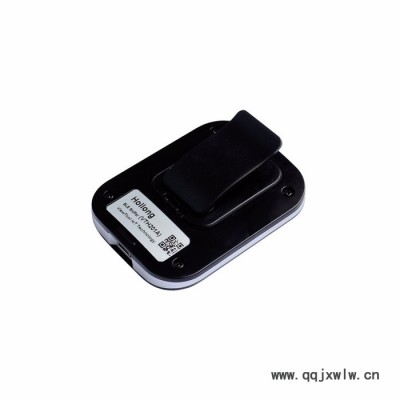

名稱：緯圖Hollong BLE藍牙 監控分析儀
品牌：ViewTool/緯圖
型號：VTH201A

典型應用：

- 抓取BLE藍牙傳輸數據，分析數據傳輸協議；
- 實時捕獲、顯示、分析、過濾協議數據，減少調試時間，加速產品進入市場；
- 協助開發調試BLE相關軟件，固件；
- 幫助學習BLE藍牙傳輸協議；

功能：

- Mini-USB供電，無需外接電源，真正的USB傳輸；
- 支持藍牙4.2協議及藍牙4.0/4.1/4.2協議；
- 支持WINDOWS, LINUX, MAC 操作系統,方便在同一個電腦下工作；
- 超便攜的尺寸，是在任何環境下工作的理想工具；
- 同時對37，38，39三個頻道進行廣播數據讀取，不丟失任何頻道的廣播數據包;
- 設置極其簡單，點擊開始即可開始抓取進程，后續自動解析；
- 使用Wireshark對BLE數據進行協議分析顯示，同時可過濾顯示用戶指定的協議層數據；
- 支持Wireshark軟件對協議層分析；
- 解碼所有的流量：廣播包（Advertising），數據包（Data），LL控制包及更多；
- 可選擇指定的BLE設備進行定向讀取，過濾其他設備的數據；
- 微秒級別的時間戳顯示，對BLE設備開發調試有極大幫助；
- 穩定、可靠、無遺漏，24小時連續抓取數據；
- 支持多個Hollong數據分析儀同時接入同一PC進行數據抓??；

性能：

- Mini-USB供電，USB2.0通信接口；
- 安全電壓范圍：0～5V；
- 硬件部分尺寸：76mm×56mm×12mm，硬件部分重量：約200g；
- 工作溫度范圍：-40℃～85℃；

應用實例簡介：

通過PC使用Hollong 藍牙4.0/4.1/4.2 BLE協議分析儀對BLE藍牙數據進行抓取并分析；

軟件簡介：

ViewTool Hollong BLE Sniffer：Hollong 藍牙4.0/4.1/4.2 BLE協議分析儀程序，可顯示設備名稱，MAC地址，信號強度，

連接狀態以及讀到數據的活躍度，支持多個分析儀同時接入同一PC，通過設備索引號來區分不同的設備;

設備單選功能：Hollong BLE Sniffer會將掃描到的所有BLE設備顯示在設備列表中，我們可以單選查看指定設備的通信數據；

設備多選/全選功能：查看多個設備的通信數據；

設備活動狀態指示功能：可以通過Active欄的顏色指示設備的不同狀態；

設備排序功能：通過設備名稱或RSSI值排序，當設備太多，想快速找到我們的設備，就需要使用排序功能對列表設備排序；

Wireshark收到數據之后，可以設置自動滾屏數據，這樣即可非常方便的查看數據；

Wireshark過濾功能：連接設備之后的數據會有大量的空包，很多時候這些空包并沒有用，而且嚴重影響我們查看有用的數據，就需要利用Wireshark強大的過濾功能；

Wireshark協議分析功能：Wireshark可以對每一幀的BLE數據進行詳細的協議分析；

Wireshark顯示原始數據功能：Wireshark可以BLE原始數據，就可以判斷原始數據是否有誤；

支持系統：

- Windows 10、Windows 8/8.1、Windows 7、Windows XP、Windows 2000、Windows Server.

產品包含：

- Hollong 低功耗藍牙4.0/4.1/4.2 BLE Sniffer協議分析儀 x 1
- Mini-USB數據線 x 1

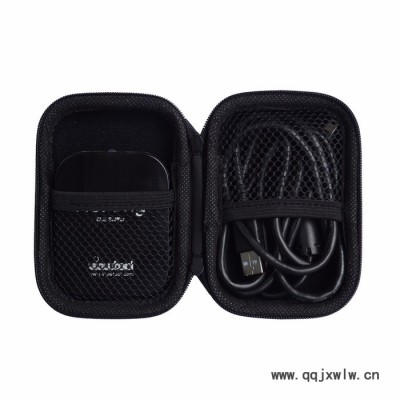

- 分析儀及數據線收納盒 x 1
- 產品快速指南 x 1
