一、用途

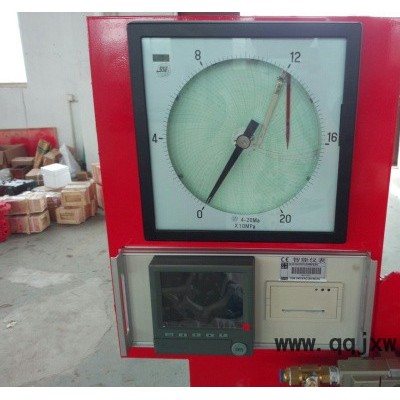

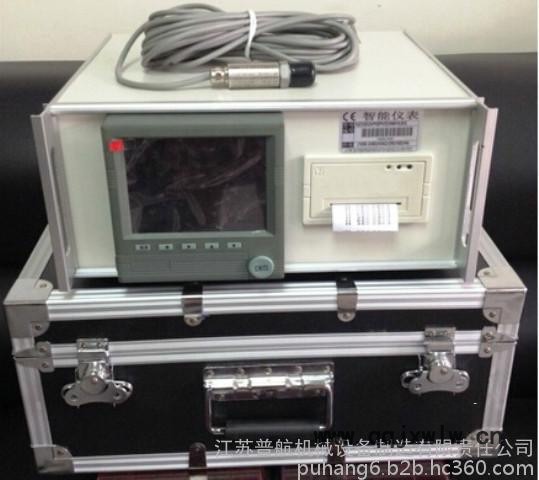

     節流管匯控制箱是液動節流管匯上的控制裝置，也叫管道試壓泵，它可以遠程控制液動節流閥的開啟和關閉，并在控制箱盤面上可以顯示立管壓力，套管壓力的壓力值。由此來維持井底壓力的平衡，節流管匯控制箱是成功的控制井涌、井噴、實施油、氣井壓力控制、井口試壓設備所必須的；如配備泵沖計數器還可以分別顯示三臺泥漿的沖數,頻率和總次數。

二、技術參數
    (1)氣源壓力：0.6MPa
    (2)環境溫度：-200C-+600
    (3)工作壓力：3MPa～4MPa
    (4)氣路快速接頭尺寸：M16*1.5
    (5)油路快速接頭尺寸：M22*1.5
    (6)液壓油規格：抗低溫耐磨液壓油

三、工作原理及外形結構：

工作原理 ：

液動壓井節流管匯控制箱的工作原理為氣、液平衡原理，它集氣動、液壓于一體，將外部氣源壓力轉換成液壓能量去控制液動節流閥的開啟或關閉，以此來穩定井底壓力，達到控制節流及壓井作用。

1） 特點及用途：

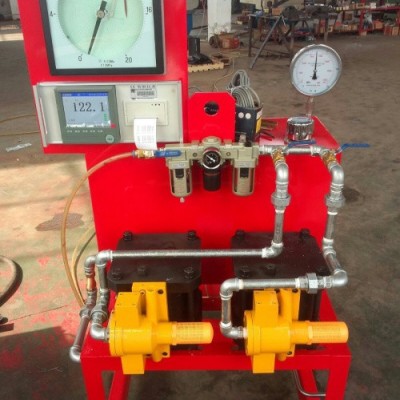

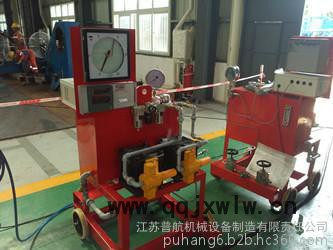

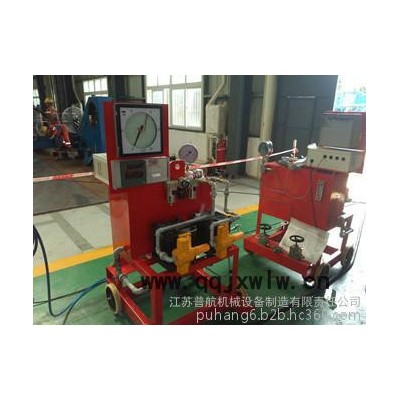

它是使用壓縮空氣為動力源，以氣動泵為壓力源，氣源壓力與輸出液壓力成比例。通過對氣源壓力的調整，便能得到相應的液壓力。當氣壓力與液壓力平衡時，試壓泵便停止充壓，輸出液壓力也**穩定在預測的壓力上，通過控制進氣量，從而控制升壓速度。因而具有防爆、輸出壓力可調、升壓速度可控、體積小、重量輕、操作簡單、性能可靠、適用范圍廣等特點。它適用石化行業、管材等水壓容器進行液體試壓，也可作為液壓控制系統壓力源使用。

2）工作原理：

工作是氣液平衡原理，它是通過直徑較大的氣動活塞向直徑較小的液壓柱塞傳輸力，從而能傳輸出較高的液體壓力。

3） 液動節流閥的控制

根據鉆井工藝的要求，搬動控制箱盤面上三位四通手動換向閥，控制液動節流閥的開啟和關閉，通過閥位開度表可控制其閥位的開度大小，從而平衡鉆井工藝所需的井底回壓。

現場氣源一旦中斷，利用蓄能器的能量維持液動節流閥的“開”、“關”一次。當還要對節流閥開、關操作時，關閉蓄能器截止閥，用“手動泵”來維持液動節流閥的操作。
