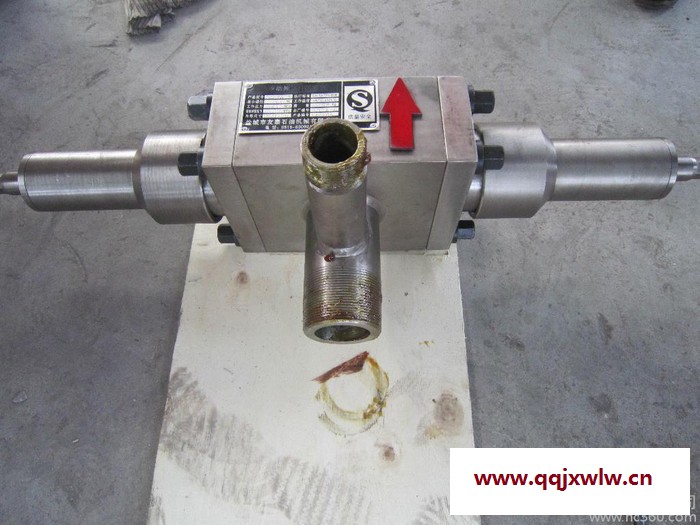

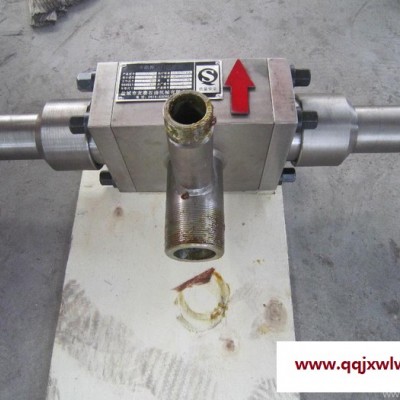

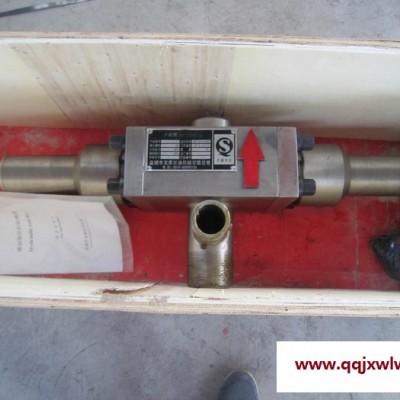

一、抽油桿防噴器的用途：

抽油桿防噴器是油田油井在修井作業、提升抽油桿過程中防止地層高壓氣夾帶原油和水可能形成的井涌和井噴的發生，安裝在井口的安全組合式密封裝置；在提升抽油桿過程中發生異常情況時，轉動絲杠推動半封閘板關閉密封抽油桿環形空間,全封于井口；以達到安全生產、防止井噴事故的發生，保護周圍環境的目的。

具體作業為:當井內有抽油桿時，它可以封閉抽油桿的環型空間，一付膠芯可以在不需更換的提前下實現分別封閉：6分、7分、1″抽油桿（具體規格按客戶要求配備）

二、結構簡介及工作原理：

本防噴器的材料全部采用合金鋼鍛件，并均進行鍍鎳磷處理，其型腔采用橢圓形結構，受力狀態合理；該產品質量輕、高度低、體積小、操作靈活、使用方便；上、下密封型腔結構緊湊，鎖緊絲杠采用雙頭左旋梯形螺紋，減少了關井時間及轉動圈數.

防噴器的組成：主要由主殼體、2個相向在主殼體內運動的閘板總成、側門、活塞、拉桿、絲桿、等零部件組成，當需要封井時，啟動液動控制系統，液壓油通過關閉油路，進入防噴器油缸的關閉腔，推動兩閘板向井眼中心運動，依靠內密封膠心和頂密封膠芯的聯合作用，即可實現開井。當液壓油通過開啟油路進入油缸的開啟腔時，油壓推動閘板后移，即可實現開井。

操作者必須注意：本防噴器同時具備手動與液控控制機構功能；如果使用過程中，液控系統出現故障，則可用手動控制機構進行關井與開井，關井時，右旋轉動手輪使帶螺紋的絲桿推動活塞和閘板向井眼中心移動，從而實現關井。要打開閘板時，應逆時針旋轉扳手。當用液動關井后，如需長時間封井時，可用手動控制機構將處封井狀態的閘板鎖緊。

閘板膠芯為橡膠制品，其顯注特點是：在外力作用下彈性變形大，能均勻地緊貼在密封表面上，阻止漏失，去掉外力可以復原。閘板的密封原理是利用橡膠芯子受擠壓后變形，緊緊抱住管柱或繩纜來實現的。

防噴器要實現封井。需要有四處密封同時起作用才不會漏失，即：閘板內密封與管柱之間、閘板頂密封與殼體之間，殼體與端蓋之間，端蓋與拉桿之間的密封。

防噴器接觸井液零件抗硫化氫腐蝕滿足GB/T20174-2006、API Spec16A標準要求。金屬材料的溫度等級代號：T0  工作溫度范圍-18℃～＋121℃。

三、主要技術參數及尺寸：

1、型號;YGFZ6.5-21        液動抽油桿防噴器

2、系統額定工作壓力：      20.7MPa(3000Psi)

    3、公稱通徑：             65mm（2 9/16″）

4、液控接入口：           1″NPT

5、頂部連接形式：         2 7/8UPTBG母扣

6、底部連接形式：          3 1/2UPTBG公扣

7、放噴接口（旁通短節）：      2 3/8TBG公扣

8、推薦液控壓力：  8.4~10.5MPa      1200~1500Psi

9、外形尺寸：             1008×220×345(mm)

    10、質量：                 98Kg
