標準	美標
材質	黃銅
結構形式	彈簧式
連接形式	螺紋
流動方向	單向
適用介質	蒸汽
形態	蝶式
零部件及配件	配件
壓力環境	低壓
閥瓣開啟高度	全啟式安全閥
類型(通道位置)	二通式
閥體構造	封閉式
品牌	FY飛運
型號	CLOS冷水機組上冷凝器安全閥SFA-22C300T
加工定制	是

上海FY飛運CLOS冷水機組上冷凝器安全閥SFA-22C300T ，SFA-22C150T冷凍機安全閥 BA22C30T，【冷凍機用安全閥|中央空調安全閥】，BA22C300T冷凍機用安全閥，LDA-22C300T冷凍機用安全閥，BA22C300T冷凍機用安全閥，SDA-22C300T冷凍機安全閥，CSA-22C300T冷凍機安全閥，SFA-22C300T冷凍機安全閥，A22F-63T彈簧式安全閥 冷凍安全閥，SFA-22C300T4消防系統用安全閥，BA-22C300T冷凍安全閥，A22F-63T彈簧式安全閥，SFA-22C300T制冷安全閥，全銅冷凍機安全閥SFA-22C300T4，冷凍安全閥 SFA-22C300T4，冷凍安全閥 SFA-22C300T，SFA-22C300T安全閥，SFA-22C300T冷水機組冷凝器銅安全閥，SFA-22C300T冷凍機用安全閥，SFA-22C300T冷水機用側排安全閥，SFA-22C300T，冷水機用側排安全閥原理，SFA-22C300T安全閥，SFA-22C300T冷凍機用安全閥，SFA-22C300T冷凍安全閥，SFA-22C300T1，SFA-22C300T2，上海FY飛運專業提供SFA-22C300T冷凍安全閥  SFA-22C300T冷凍安全閥原理，SFA-22C300T冷凍安全閥規格，冷凍機安全閥 SFA-22C300T1 冷凍機安全閥 SFA-22C300T8 冷凍機安全閥 SFA-22C300T8 冷凍機安全閥 SFA-22C300T8

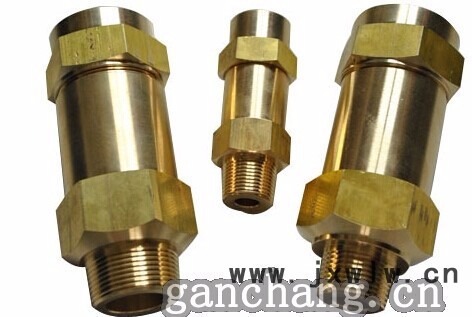

冷凍安全閥

主要性能參數 Specification
型號 Type SFA-22C300T8
公稱壓力 Nominal pressure 300Lbs
公稱通徑 Nominal diameter DN8~32（1/4~1/4）
強度試驗壓力 Shell test pressure 5.2MPa
排放壓力 Relieving pressure ≤1.1倍整定壓力
密封壓力 Seal pressure 0.9倍整定壓力
密封性 Seal property 氣壓試驗2分鐘無泄漏、鹵素檢漏實驗泄漏率
適用溫度 Suitable temperature -40~105°C
適用介質 Suitable medium 制冷劑、油、水等

主要零件材料 Main parts material
序號 NO. 零件名稱 Part name 材料 Materials
1 閥體 Body HPb59-1/H62
2 密封圈 Seal PTFE
3 閥瓣 Disc HPb59-1/H62
4 彈簧 Spring 50CrVA
5 調整螺母 Adj.nut HPb59-1/H62
6 墊片 Gasket T3
7 螺母 Nut HPb59-1/H62

額定排量（空氣）Lbs/min Relieving capacity （Air）
規定 Size mm（in） do mm 整定壓力Psig（Mpa） Set pressure
200（1.38） 250（1.72） 300（2.07） 350（2.42） 400（2.76）
DN8（1/4） 6.3 9 11.5 13.5 15.5 18
DN10（3/8） 7.0 12 14.5 17 20 22.5
DN15（1/2） 7.8 14.5 18 21.5 25 28
DN20（3/4） 11 29 35.5 42.5 49.5 56
DN25（1） 18 77.5 95.5 114 132.5 150.5
DN32（1/4） 26.5 168 207 247 287 319.5

連接尺寸 Connecting dimension
規格 Size mm（in） in H （mm）
進口A Inlet A 出口B outlet B
DN8（1/4） 1/4-18MNPT 5/8-18UNF 80
DN10（3/8） 3/8-18MNPT 5/8-18UNF 90
DN15（1/2） 1/2-14MNPT 7/8-14UNF 95
DN20（3/4） 3/4-14MNPT 3/4-14FNPT 100
DN25（1） 1-11.5MNPT 1-11.5FNPT 120

DN32（1/4） 1/4-11.5MNPT 1/2-11.5FNPT 175

飛運閥門制造（上海）有限公司聯系人錢經理15000878614QQ15821455334
