>供應專區>加工協作>機床>加工中心>黃山皖南機床——VMC850L 加工中心廠家，廣數25i系統 數控機床 數控立車,高速立車,加工中心,車銑復合
普通會員
產品價格￥200000.00元/臺
產品品牌未填
最小起訂≥1 臺
供貨總量20 臺
發貨期限自買家付款之日起 15 天內發貨
瀏覽次數911
企業旺鋪http://www.mkcoffe.com/index.php?homepage=qdzeyejg
更新日期2021-11-10 17:46
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
聯 系 人：徐華德(先生) 總經理
聯系固話：
聯系地址：中國山東省青島市李滄區重慶中路666-8號
品牌： |
未填 |
所在地： |
山東 青島市 |
起訂： |
≥1 臺 |
供貨總量： |
20 臺 |
有效期至： |
長期有效 |
安裝方式： |
立式 |
刀具數量： |
可根據客戶要求定做 |
| 安裝方式 | 立式 |
|---|---|
| 刀具數量 | 可根據客戶要求定做 |
| 定位精度 | 高精度 |
| 動力類型 | 機械傳動 |
| 類型 | 立式加工中心 |
| 售后服務 | 保修一年 |
| 主電機功率 | 11kw/15kw |
| 主軸轉速范圍 | 6000rpm |
| 界面語言 | 中文 |
| 是否庫存 | 否 |
| 作用對象 | 通用 |
| 適用行業 | 通用 |
| 布局形式 | 立式 |
| 品牌 | 黃山皖南機床 |
| 型號 | VMC850L |
| 加工定制 | 是 |
一、公司簡介
黃山皖南機床有限公司坐落在世界自然和文化遺產保護區黃山南麓，前身為上海第七機床廠，始建于1928年，由原全國人大副委員長胡厥文先生創建于上海。1958開始生產銑床，2003年改制成為民營企業。皖南機床專業設計、制造和銷售各類普通銑床、數控銑床、加工中心以及鏈傳動件等系列產品。公司通過ISO9001:2008質量管理體系認證，是中國機床工具工業協會和中國機械通用零部件工業協會鏈傳動分會會員、安徽省機床工具協會常務理事單位，系國家火炬計劃重點高新技術企業、安徽省民營科技企業、安徽省創新型試點企業、安徽省創新方法試點企業及安徽省產學研聯合示范企業、安徽省黃山機床工具高新技術產業基地龍頭骨干企業、安徽省守合同重信用單位；公司于2011年全額投資成立“黃山永諾機床工具生產力促進中心有限公司”（為省級生產力促進中心）。皖南機床注冊“山字牌”商標榮獲“中國馳名商標”、“山字牌”萬能銑床和數控床身銑床均榮獲“安徽名牌產品”稱號，并獲“安徽省質量獎”。
近三年來，公司承擔了國家、省、市級各類科技計劃、技改與創新項目十多項。獲得主導產品專利授權26項、省市級科技創新成果和榮譽27項。

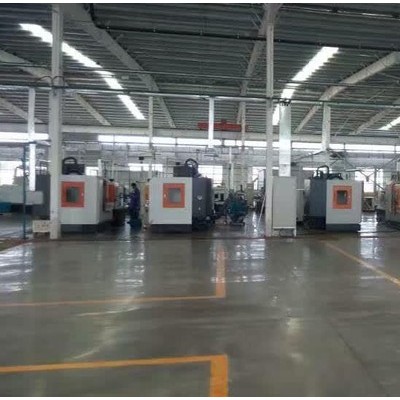

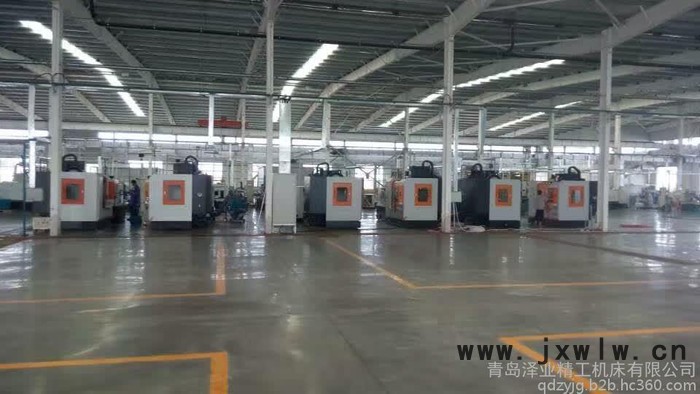

公司占地面積13.2萬平方米，于2007年開始建設皖南機床科技園，總建筑面積6.3萬平方米，現有員工500余人，其中工程技術人員180余人、質檢30余人；擁有省級企業技術中心和黃山市前沿技術創新團隊，并在北京、沈陽分別設立了技術中心辦事處和研發中心，具有專業的研發能力和精湛的制造技術。
主要產品有：臥式（含萬能）升降臺銑床、立式升降臺銑床、萬能搖臂銑床、液壓銑床、龍門銑床；數控升降臺銑床、數控?fù)u臂銑床、數控螺桿銑床、數控床身銑床、立式加工中心、臥式加工中心、龍門加工中心系列大型機床；鏈傳動件等系列產品。
二、機床總體概述

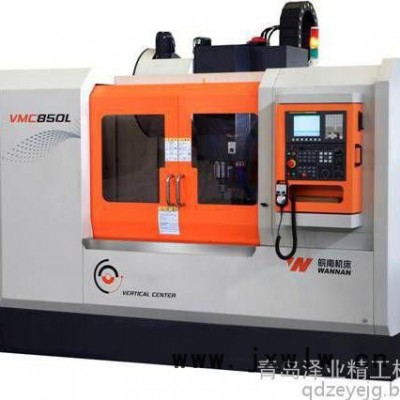

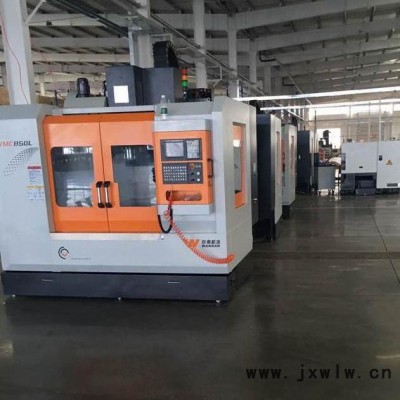

VMC850L立式加工中心，是三坐標聯動的、具有優越性價比的數控加工機床，主要配置FANUC(發那科)公司和KND（凱恩帝）公司以及GSK（廣數）公司各型數控系統?？蓪?shí)現鉆孔、擴孔、鉸孔、锪平面、攻絲、銑、鏜等加工，適合于精度和生產率要求較高的零件加工，完全可以省去某些專用夾具及劃線等工序，大大減輕工人的勞動強度。該機床適用于汽車、摩托車、航天航空、軍事、儀器、儀表、電子、模具等行業、孔距精度高的中、小型盤類、板類、殼體、閥體、凸輪等零件的鉆、銑、鏜、攻絲等的加工，加工實現程序化，縮短了生產周期。
VMC850L機床配置全防護,有效的防止切削液和切屑四處飛濺且造型美觀、大方；選配數控轉臺可形成四軸坐標聯動加工；配臺灣專業知名公司生產成套主軸，具有良好的性能、強勁的拉刀力及使用壽命；選配自動排屑裝置，配合床身結構保證內部整潔;選配主軸油冷等。
VMC850L執行JB/T 8801-1998中的相關規定，嚴格按照ISO9001:2000《質量管理體系》標準規定進行質量控制。
三、機床設計主要技術特點
1、床身、立柱、床鞍、工作臺和主軸箱等機床主要零件均采用高抗震性能優質灰口鑄鐵，由通過ISO9000質量體系認證的專業企業生產,鑄造過程采取特殊工藝處理提高材料的力學性能。鑄件經過兩次時效處理以消除材料內部殘余應力。因此機床用于重型或間歇切削時，具有極佳的剛性和優異的減震性；同時具有良好的熱穩定性和持久的精度穩定性。機床設計采用X/Y/Z軸線軌的結構，三向線軌均采用重預壓,使機床既兼顧了高速，高精的特點，也具有重切削的特性，具有極佳的剛性和生產效率。
2、光機所有關鍵部件結構全采用先進的三維CAD軟件進行設計，并采用先進的計算機有限元分析確定部件最佳結構，床身，立柱，床鞍等零件采用大截面尺寸設計，導軌采用大跨距設計，從而使機床具有極佳的強度，剛性和熱穩定性。
3、光機裝配主要結合面均經過人工精細鏟刮，確保結合面的有效接觸面積。
4、主軸采用專業廠商生產的精密主軸單元，主軸軸承均采用世界著名品牌的高精密角接觸推力球軸承，確保主軸具有極高的精度和剛性。主軸及電機帶輪均經過動平衡測試，保證主軸精度及壽命。主軸前端蓋采用氣幕保護功能，防止空氣塵埃，切屑液的侵入。且主軸帶有吹氣功能，每次換刀前，壓縮空氣從主軸中間吹過，對主軸內錐孔和刀柄部分進行清洗，去除主軸內錐孔和刀柄上的殘留物，從而提高主軸與刀具的結合，進一步確保主軸與刀具結合的高剛性。
5、機床進給組件采用進口的高精密滾珠絲杠，兩端支撐軸承均采用進口絲杠專用軸承，并對滾珠絲杠進行了預拉伸；絲杠—電機連接采用無間隙彈性聯軸器，傳動無間隙，轉動慣量小，傳動剛度高。機床導軌副采用臺灣進口線性導軌。絲杠，導軌并配有集中自動潤滑裝置，定時定量為絲杠，導軌處自動供油，使機床在運動過程中潤滑充分，從而保證機床具有極好的快速響應特性和低速進給性能，使用壽命更長，精度保持性更好。
6、機床I/O部分采用印刷電路板與CNC控制部分高度集成，大大降低故障率，使布線整齊，結構合理。電柜具散熱裝置。
四、機床規格及主要技術參數
| 序號 | 項 目 | 單位 | 數 據 |
| 1 | 工作臺面積（寬×長） | mm | 500×1000 |
| 2 | T型槽 | mm | 5-18 |
| 3 | T型槽間距 | mm | 100 |
| 4 | 工作臺最大承重 | kg | 500 |
| 行 程 | |||
| 5 | 左右行程（X軸） | mm | 850 |
| 6 | 前后行程（Y軸） | mm | 500 |
| 7 | 上下行程（Z軸） | mm | 600 |
| 8 | 主軸中心至立柱導軌面距離 | mm | 572 |
| 9 | 主軸端面至工作臺距離 | mm | 120-720 |
| 主 軸 | |||
| 10 | 主軸孔錐度 | BT40 | |
| 11 | 主軸轉速范圍 | r/min | 20-7000 |
| 12 | 主電機型號 | ZJY208A-7.5BM-B5 | |
| 13 | 伺服主電機額定功率 | kw | 7.5 |
| 14 | 伺服主電機30分鐘堵轉功率 | kw | 11 |
| 15 | 伺服主電機額定輸出扭矩 | Nm | 48 |
| 16 | 主軸部件動平衡方式 | G1 | |
| 17 | 主軸精度 | 主軸端面跳動:0.005mm | |
| 主軸徑向跳動:近端0.007mm | |||
| 刀 柄 規 格 | |||
| 18 | 刀柄標準 | MSA403 BT40 | |
| 19 | 拉釘標準 | MSA403 P40T-1 | |
| 進 給 | |||
| 20 | X/Y軸進給電機型號 | 175SJT-M180B | |
| 21 | X/Y軸進給電機最高轉速 | r/min | 1500 |
| 22 | X/Y軸進給電機額定功率 | kw | 2.8 |
| 23 | X/Y軸進給電機額定輸出扭矩 | Nm | 18 |
| 24 | Z軸進給電機型號 | 175SJT-MZ180B | |
| 25 | Z軸進給電機最高轉速 | r/min | 1500 |
| 26 | Z進給電機額定功率 | kw | 2.8 |
| 27 | Z進給電機額定輸出扭矩 | Nm | 18 |
| 28 | X/Y軸快速移動 | m/min | 24/24 |
| 29 | Z軸快速移動 | m/min | 24 |
| 30 | 切削進給速度 | mm/min | 6000 |
| 刀 庫 | |||
| 31 | 刀庫類型 | 機械手 | |
| 32 | 刀庫容量 | 把 | 24 |
| 33 | 滿刀最大刀具直徑 | mm | Ф78 |
| 34 | 鄰空刀最大刀具直徑 | mm | Ф120 |
| 35 | 刀具最大允許重量 | kg | 8 |
| 36 | 刀具最大允許長度 | mm | 300 |
| 37 | 換刀時間 | s | 5 |
| 38 | 選刀方式 | 正逆轉任意選刀 | |
| 動力源 | |||
| 39 | 機床電氣總?cè)萘? | KVA | 20 |
| 40 | 冷卻泵流量 | L/min | 40 |
| 41 | 機床用壓縮空氣 | kg | 6～8 |
| 42 | 電源要求 | 380V±10% 50Hz | |
| 環 境 要 求 | |||
| 43 | 環境溫度要求 | 0℃～40℃ | |
| 44 | 相對濕度 | 20%～80% | |
| 機 床 尺 寸 | |||
| 45 | 機床外形尺寸 | mm | 2540×2320×2700 |
| 46 | 機床重量 | kg | 4500 |
| 47 | 機床防護罩 |
| 全封閉 |
| 精 度 | |||
| 48 | X/Y/Z定位精度 | mm | ±0.010 |
| 49 | X/Y/Z重復定位精度 | mm | ±0.005 |
| 其 他 | |||
| 50 | 導軌型式 | X,Y,Z軸線軌 | |
| 51 | 排屑方向 | 前排 | |
| 52 | 油水分離 | 機臺式油水分離結構 | |
| 53 | 清洗方式 | 手動氣槍 | |
| 54 | 沖屑方式 | 主軸前端吹氣,沖水 | |
| 55 | 主軸保護 | 氣幕保護 | |
五、關鍵外購配套件清單
| 序號 | 名稱 | 產地 | 制造商 | 型號 |
| 1 | 數控系統 | 廣州 | GSK | GSK25iM-H |
| 2 | 伺服進給電機 | 廣州 | GSK | |
| 3 | 伺服主軸電機 | 廣州 | GSK | |
| 4 | 驅動器 | 廣州 | GSK | |
| 5 | 主軸組 | 臺灣 | KENTURN/TD | BT40-φ150 |
| 6 | 滾珠絲桿 | 臺灣/日本 | PMI/THK | 4016/4016/4016（C3級） |
| 7 | 直線導軌 | 臺灣/日本 | PMI/THK | 35/45/45（P級） |
| 7 | 主軸軸承 | 日本 | NSK | 7014/7014 |
| 8 | 打刀缸 | 臺灣 | HAOCHENG | 4.5t |
| 9 | 機械手刀庫 | 臺灣 | OKADA/SANJET | 24T |
| 10 | 鎖緊螺母 | 臺灣 | YINSH | YSF M30x1.5P |
| 11 | 聯軸器 | 德國 | KTR | GS28 98SHA 2.5/25/35 |
| 12 | 熱交換器 | 上海 | WENHENG | EA-05N |
| 13 | 絲杠軸承 | 日本/臺灣 | NACHI/TPI | 30TACB06U/GMP4 BS3062 G/GNP4 |
| 14 | 氣動元件 | 臺灣 | AirTAC |
|
說明：因本公司生產安排、供應商交貨周期等因素影響，以上主要配件可在相同產地，同等品牌間更換，恕不另行通知。
六、機床主要配置
| 序號 | 項目 | 序號 | 項目 |
| 機床標準配置 | |||
| 1 | 高剛性結構機臺大件 | 9 | 主軸箱平衡系統單元 |
| 2 | 精密主軸單元 | 10 | 手持便攜式操作單元 |
| 3 | 精密級滾動導軌副 | 11 | 8.4吋液晶顯示器 |
| 4 | 精密級滾珠絲杠副 | 12 | 三色燈 |
| 5 | 數控系統 | 13 | 氣動系統 |
| 6 | 主電機及伺服電機 | 14 | 定時定量自動潤滑系統 |
| 7 | 電器柜熱交換器 | 15 | P4級絲桿專用軸承組 |
| 8 | 機床外防護罩 | 16 | 機床導軌防護罩 |
| 選配項目 | |||
| 1 | 主軸環噴 | 5 | 主軸油冷 |
| 2 | 自動排屑器 | 6 | 電氣柜帶空調 |
| 3 | 四軸轉臺/分度頭 | 7 | 水槍 |
| 4 | 開門斷電保護 | 8 | 16t斗笠式刀庫 |
七、數控系統
廣數GSK25i系統功能
★溫馨提示★：
由于產品不斷改進創新，其結構、參數屬性及圖片、價錢等等僅供參考，以實物為準，恕不另行通知，敬請?jiān)彛?/p> 可以根據客戶產品的需求設計專機和柔性解決方案。 量大從優，詳情歡迎來電咨詢。 全天熱線：徐總15314206666（非誠勿擾，謝謝?。?/p>
