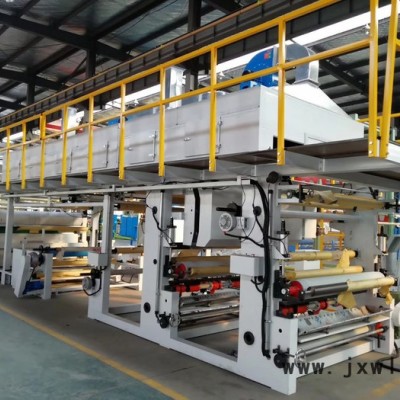

機器主要配置

主要技術參數：

1、有效寬度 1850毫米

2、膠輥直徑    390毫米

3、導熱油輥直徑        420毫米

4、輥面長度 2000毫米

4、上膠方式 單色漿點轉移

5、工作速度 5～30米/分

6、加熱方式 導熱油電加熱

7、裝機容量 約100KVA

8、外形尺寸：(長×寬×高)14000×4000×4000mm

一、中心放卷裝置

1、墻板式架體（鋼板及槽鋼焊接體）             1套

2、氣漲軸                                     2支

3、100N.m磁粉制動器                       1臺

4、手動恒張力控制器                        1臺

5、配套齒輪            1套

6、氣漲軸左右調節裝置                        1套

二、燙金印花裝置

1、墻板式架體（鋼板及槽鋼焊接體）            1套

2、100鋁合金導布輥              3支

3、漿槽上下蝸輪蝸桿調節器           1支

4、?80硅膠輥                     1支

5、?180硅膠輥                1支

6、漿槽上下齒輪齒條系統        1套

7、刀軸上下左右調節裝置             1套

8、齒輪減速傳動軸系統                       1套

9、導布輥調節裝置                           2套

10、刀軸擺動裝置             1套

11、刀片             1張

12、不銹鋼膠槽      1件

13、?80壓輥氣缸     2只

14、手動輥面定位裝置                        1套

15、2.2kw擺線針輪減速電機        1臺

16、2.2kw變頻器                           1臺

17、配套氣動元件      1套

三、 烘箱

1、9000mm橋架式烘箱(方管與硅酸鋁纖維保溫層)   3節

2、電熱管（520W）           90支

3、溫控裝置      3套

4、熱風循環系統                   3套

5、80導布輥                   11支

6、100橡膠彎輥                      1支

7、1.5kw熱風循環風機                    3臺

8、1.1kw烘箱排濕風機                    3臺

9、調節風量變頻器                        3臺

10、排濕風量調節變頻器                   3臺

四、薄膜放料

 1、74氣漲軸                  1支

 2、50N.m磁粉制動器                       1臺

 3、張力控制器                            1只

五、燙金壓合裝置

1、墻板式架體（鋼板及槽鋼焊接體）         1套

 2、?100鋁合金導布輥              4支

3、?390×2000硅膠輥           1支

4、?100×2000橡膠彎輥    1支

5、?420×1900表面特氟隆電熱導熱油輥      1支

6、4kw鋁殼電機                            1臺

7、4kw變頻器                         1臺

8、傳動齒輪                                2只

9、100×60油缸         2只

10、液壓泵站         1套

11、蝸輪蝸桿張布器          1套

12、電熱管（1.8KW）       12支

13、紅外溫控裝置   1套

14、?125鋁開幅輥      1支

六、收卷裝置

1、210硅膠收卷輥                        2支

2、120鋁合金導布輥                 1支

3、鋁殼電機1.5kw                      1臺

4、變頻器1.5kw                            1臺

5、墻板式架體 （鋼板及槽鋼焊接體）           1套

七、上膠撒金裝置

1、200硅膠收卷輥                        1支

2、120鋁合金開幅輥                 1支

3、鋁殼電機1.5kw                       1臺

4、變頻器1.5kw                             1臺

5、墻板式架體 （鋼板及槽鋼焊接體）            1套

6、雕刻輥（客戶自定）

八、收卷裝置

1、210收卷鋼輥                           2支

2、擺減電機1.5kw                       1臺

3、變頻器1.5kw                             1臺

4、槽鋼架體                                 1套

5、?150聚胺脂腳輪                           2只

6、?40腳輪軸                                2支

十、 電氣控制箱及操作柜

1、主控制箱：1.5mm焊接直立機箱     1臺

2、主控制箱控制項目：設備主電機、送風機、排風機以及烘箱的溫度控制。

3、主控制箱構成：包括各式信號燈、按鈕、電流表、電壓表、溫度表、無熔絲開關、電磁開關、接線端子、散熱風扇、走線槽及內部配線。

4、電器配件品牌：主要電器配件采用西門子電機、匯川變頻器、三菱PLC、昆侖通泰觸摸屏、正泰低壓電器。

5、區域操作柜：相關部位設有操作盤，可單獨操作主電機的動作，面板上分別裝有信號燈、急停按鈕、蜂鳴器等。

十一、設備表面噴漆

1、膩?zhàn)?/p>

2、防銹底漆

3、表面噴漆（色彩由客戶選定）

十二、說明：

詳細結構、配置設計生產時在不影響整機性能的情況下可能有所變動。（配件所選品牌不變）
