全自動定位打孔機，機械手自動送料，片材適用，詳情請咨詢：13418453079 韋小姐

一、自動送料機械手打孔機設備簡介

     恒勝HSJ-15型全自動打孔機，專業針對各印刷行業的印后定位孔的自動定位沖孔，其特有的CCD攝像頭可自動抓捕印刷的靶標（MARK），自動沖孔。此款機型帶有自動送料裝置，改變了傳統第一代打孔機需人工放料的弊端，實現產線定位孔沖孔的全自動化，其沖孔速度為0.6-0.7s/孔，平均每臺設備可以為生產線節省3個人工，1個人可同時看管多臺設備，極大的方便了企業產線管理。

備注：此款機型主要適用于片狀材質的沖孔（孔位較多的片材效率更高），如果您的材料是卷狀材質，請聯系業務員獲取適合卷狀材質自動沖孔的機型。

二、自動送料機械手打孔機適用行業及材質

（一）適用行業：fpc柔性線路板、PCB、IMD/IML、銘板標牌、薄膜開關、手機鏡片、手機按鍵、觸摸屏、控制面板、服裝吊牌、包裝印刷、面貼、模切行業等印刷相關行業。

（二）適用材質：PET/PVC/PC/PP、銘板、標牌、亞克力、ITO、鋁基板、銅箔、鋁箔、環氧板、FR4、PCB/FPC、薄膜開關、IMD/IML、不干膠、3M膠、菲林、黑片、紅片等厚度不超過3mm的材質。

--------------------------------------------------------------------------------------------------

    廣泛應用于各個印刷行業，如：銘板行業、汽車標識行業、標牌行業，電子標簽印刷行業，電子輔料行業、FPC行業、汽車儀表盤行業、手表表盤行業等需加工印后定位孔（靶位，飛機孔等）行業。

適用材料 軟板、膠片、菲林、銘板標牌、PET、PC、PVC薄膜開關、IML/IMD，手機面板，手機按鍵，鋁基板，PCB玻纖板，聚脂、薄鋁、薄鐵、薄鋼、薄鎳板等定位沖孔

三、自動送料機械手打孔機設備特點

（一）精確度高：特有的CCD攝像頭在識別范圍內自動找靶標（MARK點），通過電腦分析，自動定位沖孔

（二）速度快捷：攝像頭反應時間短，一找到靶標即可立刻控制圖形位置自動沖孔。

（三）功能強大：每次采集的孔位圖形可保存，下次再用的時候可直接調取，無需重復取樣。電腦系統和軟件可實時升級。

（四）品質保證：調壓閥、氣缸、電磁閥、導軌等主要零配件均采用進口，確保設備精度和使用壽命。

（五）操作簡單：人機界面，電腦顯示屏可觸摸操作，方便快捷。

（六）識別度高：特有的三色光系統可自動識別高反光，高黑度等材料的定位孔，對于印刷不完整的圖形亦可自動識別沖孔。

（七）全自動化：自帶機械手裝置，改變了傳統人工送料的弊端，無需人工操作打孔。一人可同時看管3-5臺設備。

四、自動送料機械手打孔機設備技術參數

加工精度precision：+0.015mm

材料加工寬度material working width:0-520mm（支持定做）

理論加工速度processing speed theory：0.35S/孔

實際加工速度Actual processing speed:0.7-0.8s/孔（視實際孔位間距而定）

沖孔直徑Hole diameter:?1-?6(可定做）

最大沖力Max strength:2500N(輕型）、7500N（重型）

光源選擇LIght choose:透射紅外線，反射紅外線

氣壓要求Barometric pressure:0.4-0.8MPA

臺面材質：大理石（尺寸可定做）

整機尺寸Dimension:1250*770*770mm

五、自動送料機械手打孔機設備基本配置

（一）先進的視覺系統：讓識別更快！更準確!更容易！

（二）精密的傳動部件：保證設備定位運動更精準！

（三）氣動部件：進口品牌讓氣缸、電磁閥等更穩定，更持久！

（四）穩定的控制系統：軟件自主開發，可隨時升級，穩定性更有保證！

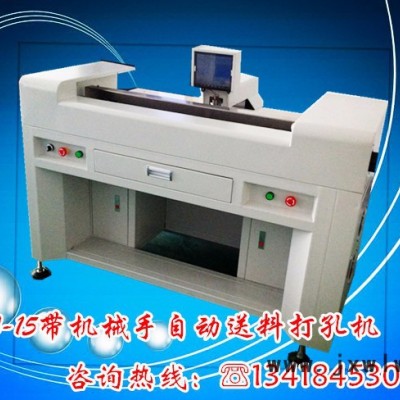

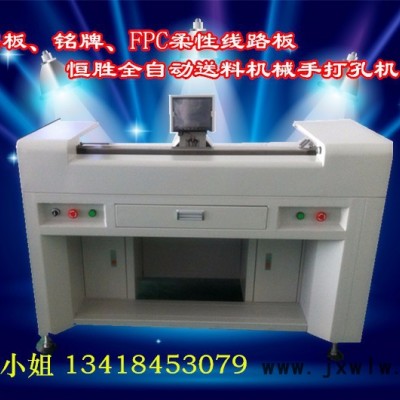

 六、自動送料機械手打孔機實拍圖片

全自動打孔機與自動打孔機參數對比

 可抓取的靶標圖形（摘取部分靶標形狀，其他形狀亦支持）：

七、設備保修及售后

【我們的承諾】

----------------------------------------------------------------------------------------------------------------

   （1）整機保修1年，保修期內機器維修不收取任何費用。(耗損件及人為損壞除外）

   （2）終生免費提供軟件系統的升級，您無需擔心期間會產生任何費用。

   （3）我們有強大的售后系統，我司在珠三角、京津唐、江浙、重慶、成都、江西等7大地區均有辦事處，您不必為因路途遙遠機器故障維修難而犯愁了。您購買了我們的設備，只要有問題，隨時撥打 下方我司各辦事處電話即會有工作人員及時為您解決難題！
