產品型號：

GKCT4530

產品簡介：

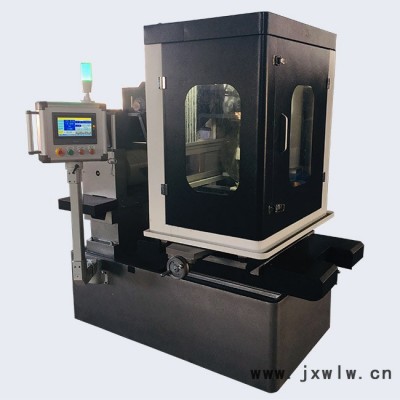

點旋轉切割金剛石線切割機床是本公司綜合國內外先進技術研發制造的一種金剛石線切割設備?？捎糜谇懈畈煌捕染w、陶瓷、特別是適用于脆性晶體的加工。切割尺寸范圍為φ450mm×L300mm。

主要特點：

可用于切割各種金屬非金屬復合材料，不同硬度晶體、陶瓷、特別是適用于脆性晶體的加工。C型懸臂式結構，人機接近好，更利于操作。用金剛石線進行切割，有直切和點旋轉切割兩種切割工藝，采用點旋轉切割切割速度更快、加工質量會更好。

技術參數：

1． 采用210米長國產及進口的直徑0﹒25-0﹒40mm金剛石微線高速往復式切割。

2．進給范圍能達到0.00001mm/s，提高切割精度和切割質量，能切割高價值的翡翠、寶石等。

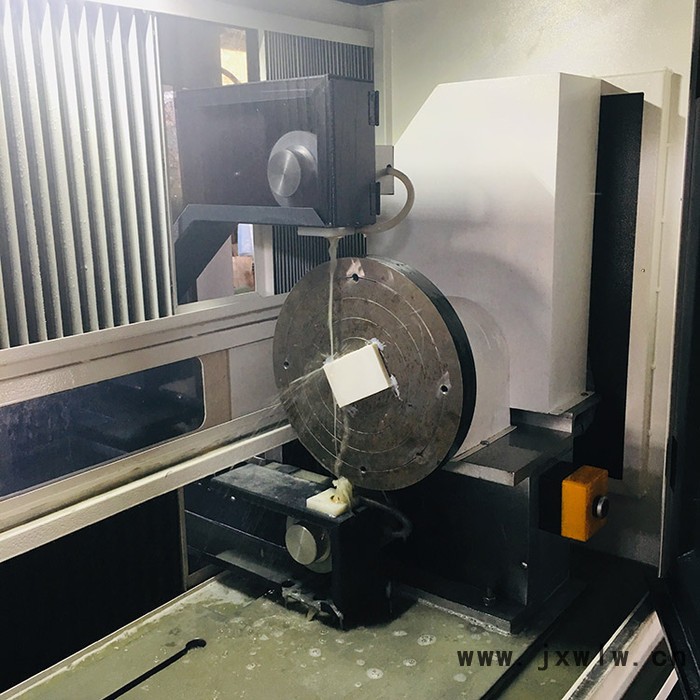

3．本機裝有360度旋轉臺，提高切割質量。

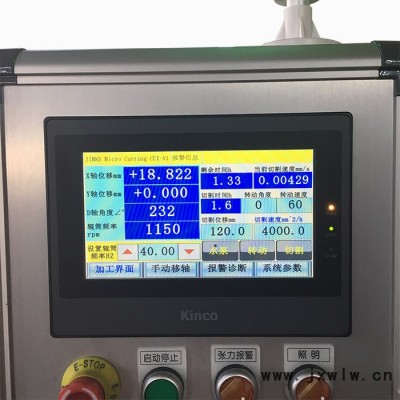

4.本機操作簡單易學，控制系統程序由我公司專業自動化控制技術人員開發而成，集成了新的切割算法，在切割過程中CPU根據切割材料的形狀和實時位移實時計算進給量，我們的操作系統是傻瓜式智能操作，切割參數只需設置切割效率（單位：平方毫米每小時）這一參數，比傳統的控制系統只能設置切割速度（單位：毫米每秒）更科學，更人性化。

5.本機配有上絲套裝、腳踏裝置和手動閥，一個人也能操控起來。

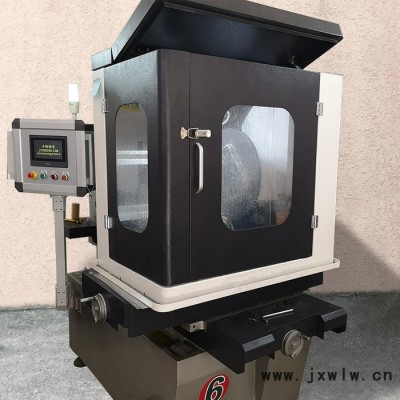

6.全封閉防護，安全、環保。

7． 本機適用于切割不同硬度晶體、陶瓷材料、特別適用于切割高價值易破碎裂的晶體， 如ZnO、BTO、YAG、BBO等等，切片成功率可多達99.8%以上。

產品規格：

長1500mm×寬1050mm×高1600mm

標準配件：

1、張緊輪   1個

2、導向輪3個

3、十字夾具  1套

4、水泵   1個

5、水箱 1個

6、上絲裝置

可選配件

1、轉臺

2、工件架

3、金剛石線（Φ0.33、0.35、0.37、0.42、0.45mm）

4、靜音無油空氣壓縮機

標準包裝：

外形尺寸：1500×1050×1600mm 凈重 ：1000kg

產品用途：

可用于切割不同硬度晶體、陶瓷、特別是適用于脆性晶體的加工。

更多型號：

型號

GKCT2520

GKCT3025

GKCT4530

GKCT5040

GKCT6550

工作臺尺寸（X*Y）mm

470*380

600*420

660*450

790*510

900*630

工作臺行程（X*Y）mm

250*200

320*250

400*320

500*400

630*500

旋轉切割裝夾材料直徑mm

φ250mm

φ300mm

φ450mm

φ500mm

φ650mm

裝夾方式

貼盤

貼盤

貼盤

貼盤

貼盤

轉臺

步進行星減速機

步進行星減速機

伺服齒輪減速機

伺服齒輪減速機

伺服齒輪減速機

絲筒參數

D155*L300mm

D155*L300mm

D155*L300mm

D155*L300mm

D155*L300mm

儲絲長度m

不超過220m

不超過220m

不超過220m

不超過220m

不超過220m

張絲方式

單弓形張絲

單弓形張絲

單弓形張絲

單弓形張絲

單弓形張絲

備注

說明：

1、旋轉切割裝夾材料直徑，指在能保證旋轉切割的情況下，裝夾工件的有效直徑，及上下絲架直徑大于該尺寸。
