                                               機床介紹

設備名稱：單線臥式玉石線切割機床

型號：CHSX5630XW

形式：單線臥式金剛石線切割機床

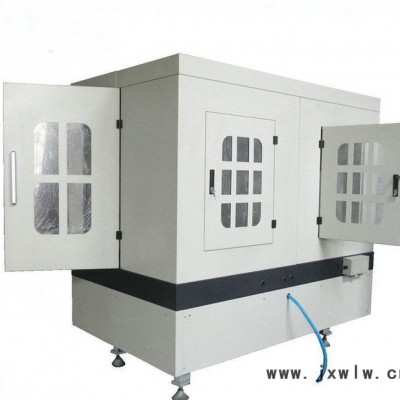

設備外觀圖

                設備概述

   泰州晨虹CHSX5630XW玉石切割機是一款臥式金剛石線切割機床，該機床采用線切割物理切割方式，主要用于切割硅材料、晶體材料、紅藍寶石、磁性材料、玉石、玻璃、石英、陶瓷、巖石等脆硬材料切割加工。使得切割加工環保、節能、降低成本，是脆硬性材料加工理想的設備。

              金剛石線的應用領域

用于所有的非金屬脆硬材料的加工

包括：硅材料、寶石、水晶、玻璃、陶瓷、玉石、非金屬晶體等

1、太陽能光伏發電-硅材料的加工

2、LED燈芯片-藍寶石襯底片的加工

3、激光-晶體的加工

4、手機屏用藍寶石作面板

5、玉石、陶瓷、石墨等其他材料的切片

                金剛石線的優勢：

金剛石線韌性好，切割力強；

張力控制精確，波動變化??；

機械傳動部分平穩，無大的沖擊和振動。

具有把持力強、耐磨性好、開刃性能好、切割速度快等優點。

         CHSX5630XW玉石切割機床的優點：

1.能進行大尺寸工件切片；

2.能把脆硬材料的表面割平、割光；

3.適合切割貴重材料，能切精密窄縫，切割縫隙只比鋸絲直徑大0.01——0.015mm；

4.切割脆軟材料，保證邊緣不破損；

5.切割時溫度低，切片加工變質層淺，可用來切割易炸裂材料；

6.環境污染小。

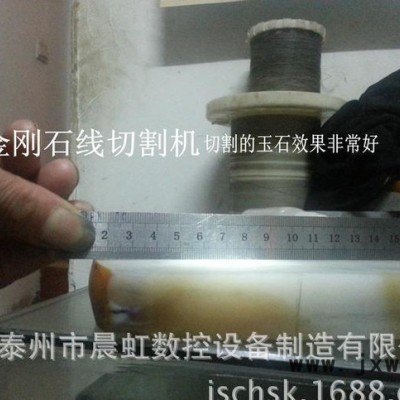

 【切割效果】

  CHSX5630XW數控玉石線切割機床詳情

1、該技術解決了用柔性金剛石線加工脆硬材料表面平面度差，且高速加工時表面粗糙度指標提高非常明顯。尤其在加工硬度較大材料，如藍寶石，玉石等時效果非常顯著，目前國內外多家藍寶石、玉器加工單位訂單踴躍。

2、機床設備的型號規格及性能說明

3、機床組成結構及性能特點

1機械部分

（1） 主機設計采用有限元分析方法設計，確保機床的強度和剛性，機床主要部件采用優質灰口鑄鐵鑄造，加工后經二次人工時效和震動時效處理，減少鑄造應力。安裝面經精密磨削和刮研確保機床精度。XY軸傳動安裝精密P2級滾珠絲杠，采用臺灣進口精密滾動直線導軌。

（2） 精密導輪組件采用雙軸承結構。

（3） 該款機床針對加工脆硬材料特點，為便于裝夾工件及落料安全采用金剛石絲線橫式加工，即金剛石絲線在工件上方與工件產生。

2電氣系統

（1） 機床數控系統通過穩定可靠的工業控制機進行控制，編程系統采用線切割編程控制一體軟件。

（2） 良好的斷絲停車保護功能，發生斷絲，絲筒停止轉動，程序停止加工。

隨機資料和工具

  隨機文件資料

整機配備（型號：CHSX5630-X）

工具箱

4、質保期及售后服務

1、設備在貴單位現場驗收合格后雙方簽字日為質保期開始日，質保期一年。

2、在質保期內，如因設備質量問題造成零部件損壞，我公司無償更換，并且在接到故障通知后48小時內派技術人員聯系維修。
