運輸方式	路運
使用環境	干燥
操作人數	1
產品別名	供應安徽合肥**便攜式數控切割機加長版MS-1560HD
電流	直流
額定負載持續率	99
功率	450
絕緣等級	F
空載電壓	220
控制方式	數控
類型	數控等離子切割機
頻段	高頻
頻率	220
驅動形式	電動
輸出電流調節范圍	0-200
輸入電壓	220
外殼防護等級	F
外形尺寸	15X6M
效率	99
用途	修補
最大切割厚度	160.
作用對象	金屬
作用原理	逆變
等離子源	常州九圣
安裝占地	平坦地面
品牌	美國海寶
型號	MS-1560HD
功率因素	無
額定輸入電源容量	450
工具凈重	220

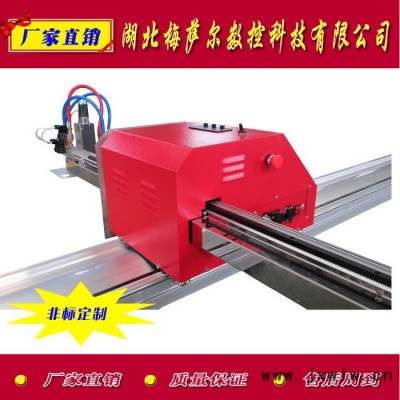

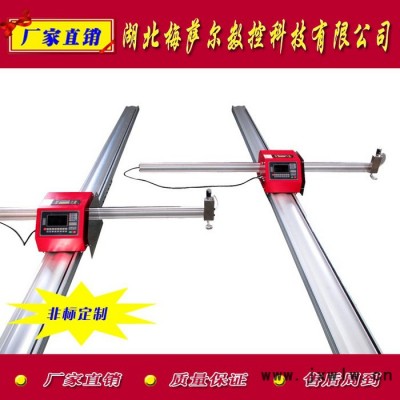

機 型：便攜式數控火焰/等離子切割機
標準型：MS-1525、MS-1530、MS-1540、MS-1560
非標準型可以定制:MS-1840 MS-2040

一、設備特點
1、工作穩定性強，有效屏蔽等離子高頻干擾，輕巧便攜；
2、支持火焰和等離子兩種切割方式；
3、經濟實惠，結構及設計簡約，采取人性化的正面人機對話設計，易于操作；
4、切割效果實現高質量，高水準，高精度。
5、中英文操作界面可自由轉換。
6**完備，售后服務到位。

系統：本機系統為北京斯達鋒數控操作系統，工作穩定性強、功能豐富、易于操作。

 基本配置：本機機械、電子部分關鍵部件皆選用國內外知名品牌**產品，運行無噪音，耐久力強，穩定性高，


導軌、橫梁：本機選用鋁合金一體導軌及橫梁，經力學原理設計，多道工序精細加工。確保每根出廠導軌及橫梁都具高抗壓性，高精度，低公差，長期使用不易變形。

抗干擾：主機內部及系統加裝高頻抗**，內部線路皆選用高品質屏蔽線，有效防止等離子高頻干擾系統致使系統工作異常。

精 度：本機運行精度達0.2mm/m。工件切割精度高，切割完整。


出廠前試驗：產品組裝下線后，需整機進行畫圖測試。對導軌、橫梁、主機定位滑塊等進行公差補充微調。其通過整機測評后進入包裝區包裝。

 切割選擇：本機為火焰、等離子兩用機。切換方便，只需換取使用割炬，并在系統設置中選擇火焰等離子切割方式。
    火焰切割（燃?xì)?氧氣）適合切割普通A3碳鋼板,厚度為5-120mm為宜。50mm厚度內可直接穿孔，**切孔直徑25mm以上。
    等離子切割能力需依所配等離子電源而定，我司自行生產的等離子電源CUT-100A,穿孔能力達15mm,適合切割碳鋼、鋁、銅等導電金屬材料。配合本機使用**切孔直徑10mm以上。

包裝：國內標準包裝為出口木箱（可以直接出口）


技術方案：
一，技術參數：
1，輸入電壓/功率/頻率    220V±10%V/220W/50HZ。
2，液晶屏規格           7英寸。
3，標準尺寸有效切割范圍：
MS-1525   1500(寬)×2500(長)mm;
MS-1530   1500(寬)×3000(長)mm;
MS-1540   1500(寬)×4000(長)mm
MS-1560   1500(寬)×6000(長)mm
有效切割長度可按照客戶要求定制加長。

8，切割厚度              5-100 MM （火焰）。
9，切割速度              50-2000**大4000）mm/min。
10，等離子切割厚度        視等離子電源大小而定。
11，切割方式            火焰（氧氣+丙烷或 氧氣+**）
                        等離子（配置等離子切割機+空壓機）
12，運行精度             ±0.2mm/m。
13，機械加工精度         ±0.5mm/m。
14，割槍和調高           火焰，電動調高(±50mm)。
15，適用燃?xì)?           氧氣+**，或氧氣+丙烷。
16，主機重量             110KG。
17，燃?xì)鈮毫?           **大0.1Mpa。
18,氧氣壓力            **大0.7Mpa。

二、 數控系統
抗等離子干擾能力：機箱采用全鋼防磁結構，系統高可靠設計,配合全光耦隔離控制，使其具有**的抗等離子、抗各種磁電干擾的能力，并且我們還另外配備抗干擾磁環。
大家知道因?yàn)榈入x子電源具有很強的電磁輻射，如果設備的抗干擾能力不強，**會出現死機和切割誤差，還有偏位或者電機卡死。如果出現這樣嚴重的情況**會使切割效果不佳，浪費材料，而且影響設備使用壽命。我們使用的是行業性專業等離子/火焰切割控制系統，具有**的抗干擾能力，機器運行穩定?？梢缘挚谷魏坞姶鸥蓴_。而且對等離子也無選擇，高中低檔都可以用，電流再大也不怕。
獨特的切割功能：具有割縫自動補償，斷電續切、連續回退、斷點恢復，隨意定位切割等功能。如果不具備這些功能，出現斷電或者切割不透和漏切得情況，可以從這點開始重切，不必從頭再切，這既可以節約時間又不浪費材料，從而提高了工作效率。
脫機切割功能：因?yàn)橛械脑O(shè)備必需電腦聯機操作的。您知道加工現場的環境是非常惡劣的，對電腦的影響非常大，一旦電腦出現死機的情況，對加工也是不利的。我們的設備是脫機操作的，無需電腦的支持、更加方便及靈活、提高效率。
1）系統的操作顯示，采用逐級功能窗口提示方式，一目了然，簡單易學。
2）全中文或英文菜單系統，方便國內外客戶操作使用
3）24種常用圖形庫（包括網格圖形），可選擇設置片尺寸和孔尺寸。
4）支持EIA代碼（G代碼）及Fastcam,SmartNest TYPE3等各類套料軟件。
5）我們做好的文件可以在系統上直接進行圖形比例，旋轉，鏡像，矩陣排列，方便用戶，節省用戶重新排版時間。
6）開機自診斷所有的IO狀態和按鍵狀態，方便我們檢查和排除故障。
7）前置U盤接口，方便程序傳輸和系統升級。并且我們還專門配備了抗干擾USB延長線，防止系統U盤接口因長時間多次拔插而毀壞。
8）一次性可導入導出多個文件，節省讀盤時間。
9）日期、星期、時鐘顯示。
10）具有參數備份功能，防止因操作不當而導致參數丟失，可隨時恢復系統參數，讓您放心使用。
11）在線升級功能，幫您隨時更新系統，使用新功能
12）支持氧燃?xì)猓入x子，噴粉和演示4種模式。
13）各類加工參數齊全，可滿足不同工藝。
14）氧燃?xì)夂偷入x子輸入輸出分開控制，互不干擾。
15）等離子弧壓反饋，定位反饋，轉角自動關閉弧壓調高。
16）支持邊緣切割，減少穿孔次數，從而保護割咀，節省時間，提高效率，降低成本。
17）運動中可根據切割情況，實時加速減速，不必暫停。
18）根據鋼板的厚度，在轉角處可自動限速，有效防止過燒，保證切割質量。
19）Dsp高速高精度插補控制，高速運行，運行平穩，噪音低。
20）選行和選號功能，可根據我們的需求從任意點切割。
21）任意設定起始速度，升降速時間。
22）“偏移切割”功能，避免因排料計算錯誤而造成的板材浪費。
機器上具有空行模擬功能，可事先進行模擬切割。

三，構成部分
1，由橫向?qū)к?，縱向?qū)к墸鳈C(jī)三大部分組成。
2，主機部分，機箱采用全鋼防磁結構，保證數控系統可靠穩定運行。
3，驅動采用1.8°步進電機。
4，橫向與縱向都是采用一體式硬質鋁合金拉伸而成，使整機不易變形，使用時間更長。

四，基本功能：
   任意回退、斷電記憶、割槍移位、更換割嘴、割槍穿孔停留、任
    意中斷、電子離合器開關等。以上功能均給操作者帶來了極大
    的方便。

五，編程軟件
編程軟件:FastCAM或SmartCAM基于AutoCAD
的自動編程與套料系統。
SmartCAM是專為各種數控切割機配用的切割軟件，該軟件能**的幫助用戶輕松完成各種復雜零件的繪制、編程、套料，不僅使用方便，同時也帶來了明顯的經濟效益。
①繪圖方法：利用AutoCAD強大的繪圖功能進行零件圖的繪制和套料，并能通過DXF文件數據的處理，自動生成所需切割代碼。
②工藝處理：切入點可選擇邊切入或拐角切入；切入方式可選擇圓弧切入或直線切入；割縫補償功能可以計算出火焰中心點的實際切割軌跡；可以任意設定切割路徑和方向。
③套料手段：基于AutoCAD能對零件圖隨意進行平移、旋轉、復制、鏡像、縮放、圖陣列等操作。可通過窗口技術局部放大處理。
④屏幕仿真：對各種實際切割過程都能在屏幕上模擬加工軌跡，仿真切割過程，并能任意縮放、移動。
