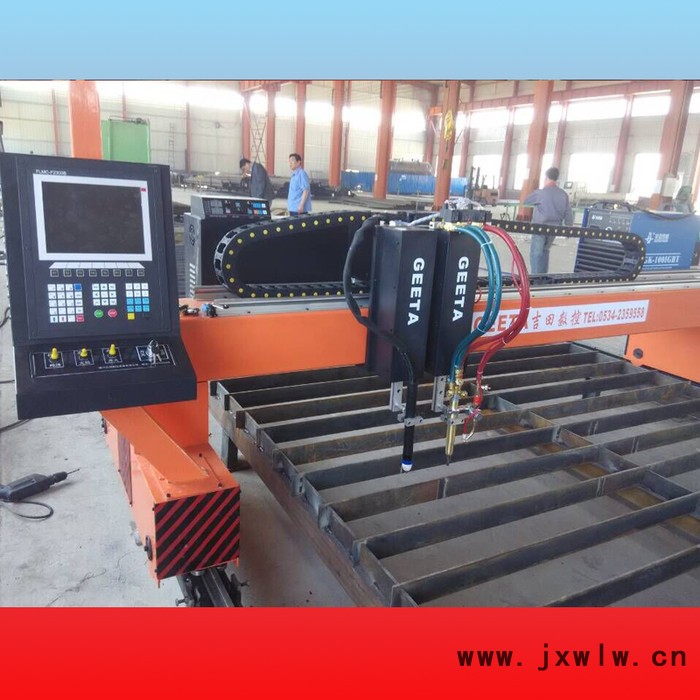

（1）基本介紹 1、臺式數控切割機是一種高效，精密的等離子切割機，采用一體式結構使得安裝方便，迅速、慣性小、運行穩定。特別是用于中、薄板的切割，本機可根據用戶要求設計成抽煙式工作臺以達到環保要求。 臺式等離子切割機，是本公司綜合消費者市場為切割各類薄板零件而設計的最新產品，該機具有切割速度快，表面切割質量好，且自身可配抽式煙塵處理裝置。其切割速度最高可達10000mm/min 。（2）產品結構特點 1、 縱向采用雙邊同步驅動系統，縱向?qū)虿捎弥本€導軌，使得傳動更加平穩，運行精度更高。 2、橫梁采用了輕型結構設計，該結構鋼性好，自重輕，運行慣量小。 3、自身可安裝煙塵處理裝置，整機結構緊。 4、適用于各種金屬板材，復雜圖形的打樣，以及批量生產，省去了復雜的沖床模具，節省了打樣時間，降低成本。 5、運行速度快，最高切割速度可達到10米/分鐘，適用于批量加工，可以和激光加工速度相媲美。 6、使用成本低，是激光成本的1/10。 7、使用方便，操作簡易，CAD圖形直接轉換成代碼即可切割。

我們目標是讓最終客戶用到品質上的設備和獲得最佳的設備使用感受.

我們的特色：

1.整機采用免維護設計，避免了因工作環境對設備使用壽命的危害。

2.操作簡單，易學 ，易入手。

3.采用了上海方菱工業數控管板系統，采用7.0英寸彩色液晶屏，色彩鮮艷。

4.與Auto CAD采用了相同的圖形顯示風格，讓您使用更方便。

5.優秀的圖庫功能杜絕了簡單的圖形還要用電腦編程的苦惱，只要將需要切割的圖形在系統里選擇好并輸入要切割的件數、大小及其他參數，然后就可以調出使用了！我們不光支持圖庫內圖形排料，還支持客戶程序在設備內進行排料。（這個功能并不是誰家的設備都有的）

6.我們?yōu)槟A(yù)留多個擴展接口為增加新功能及安裝新型配件預留了較大的升級空間！并備有32M的內存空間（每個切割程序只占幾KB所以不你擔心您的程序存儲不下）并且支持大容量U盤傳輸。并可自如完成中英文轉換，可執行、顯示、保存中文文件名。

強大的功能后面還有強大的硬件支持

7.具有割縫自動補償功能

8.可進行原軌跡回退加工操作

9.可進行斷電回復操作

10.可輔助套料及自動排序，從而實現連續批量切割

11.系統可靠性高，可故障自診斷

12.拐彎處可自動減速，從而更好地提高了切割質量

管切割基本技術參數（據需方要求和供方技術參數執行國家標準）

1.切割方式 ：數控等離子切割

2.板材有效切割范圍

2.有效切割管子直徑：50-250mm

3.有效切割管子長度：100-3000（mm ）

4.切割厚度：視等離子電源而定

5.整機運行速度：0-5000mm/min

6.運行精度≤±0.3mm

7.運動軸數：三軸兩聯動

8.驅動方式:步進驅動

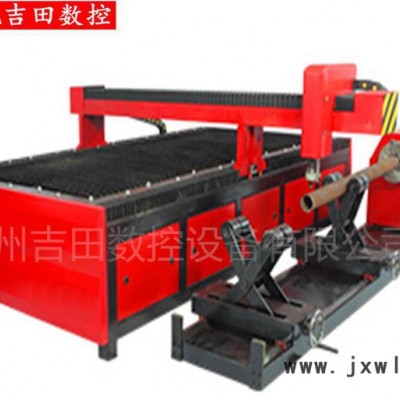

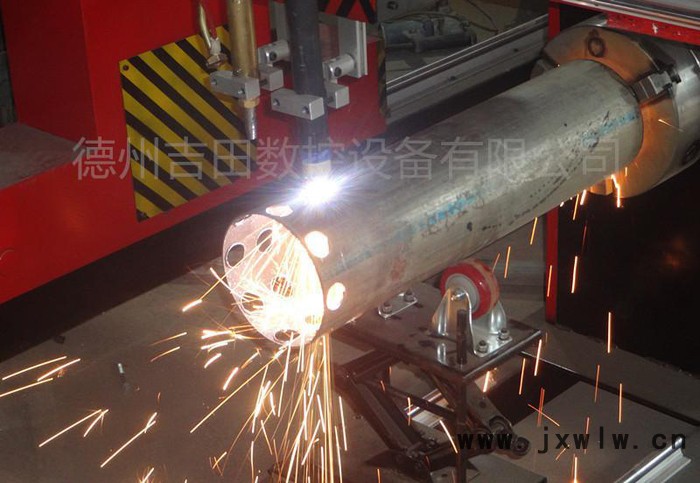

 吉田數控相貫線切割機主要功能特點：

1.能實現板材數控切割下料，CAD出圖，軟件編程套料。

2.能實現管子相貫線切割三軸兩聯動，可切割各種相貫線形狀斷面，單不可以切割任何坡口。

l 任意角度端頭切割（直切、斜切）

l 等徑管V字形切割

l 端部開槽

l 蝦米腰彎頭切割 任意形狀馬鞍頭切割（傾斜、扭轉）

l 任意形狀開孔（可以使用CAD 設計異形孔）

l 多重支管馬鞍頭切割

l 割縫補償功能

硬件配置：

1、我們特意為您選擇了成套的工業級ARM9控制器及動力驅動組件，運行穩定速度快，減少了因硬件不兼容給您帶來的不必要的損失。

2.采用上海冠洋開關電源作為我們動力保障

3.電氣部分與外界易連通的部分及外部用電器全部采用低壓24V供電。確保設備與人身安全！

4.X軸橫梁無變形全鋼裝配工藝設計，Y軸選用國內工業級高精度SBR25導軌。

5.精選工業級等離子電源保證切割質量。

6.國標7級精度齒條，精密導軌保證運行精度。

7.電機減速機無間隙嚙合傳動設計，運行更平穩。

8.雙邊驅動，國內頂級步進驅動，完美組合，大扭矩、高精度、低噪音、低能耗。

9.雙向式電路設計，低故障抗干擾。

10.人性化控制面板，功能強大且易懂、易操作.

強大的硬件后面還有強大的軟件驅動

軟件特色

1、  選用ProNEST編程套料軟件，功能齊全，涵蓋畫圖、套料編程、共邊切割編程、切割校驗全過程。忽略了手動編程復雜、繁瑣的的操作與計算步驟。直接進行套料編程。

2、  兼容Auto CAD、CAXA電子圖板以及任何可以輸出DWG/DXF圖形的CAD軟件。

3、  編程步驟簡單，懂得CAD繪圖的人員只需要30分鐘左右就可掌握。

4、  自帶割縫補償功能，自動實現了割縫補償。

5.操作流程：CAD制圖→編程軟件→U盤→切割機

三、主要技術參數：跟據需方要求和供方技術參數

四、主要配置

五、機械精度

六、隨機配件清單

                七、發貨期限與付款方式

一 、本產品生產周期為7-10個工作日，合同生效后7-10個工作日內發貨。

二、分兩次付款，首次付款30%為定金，簽訂合同，再付50％貨款發貨，安裝調試完驗收合格付100％全款，設備投入生產，并進入質保期

                八、服 務

一、運輸：物流運輸至貴公司附近物流區或目的地，我公司不負責運費。

二、技術資料：設備維修使用手冊，編程套料軟件。

三、安裝、調試、培訓：貴公司安排人員配合我公司技術人員安裝調試和培訓。

四、驗收：安裝調試完后試運行切割即可驗收。

五、質保：驗收合格后進入質保期，整機質保一年,質保期滿，設備進入有償服務期，制造廠家僅收取成本費用。保證提供終身服務。
