接線方式

單相2線(4回路)/單相3線/三相3線(2回路)
三相4線/單相3線+三相3線（Scott wiring）

測試功能

電壓, 電流, 頻率,有功功率, 無功功率, 視在功率,
有功電能, 無功電能, 視在電能,功率因數
電能質量分析 (諧波/不平衡率/瞬變/電壓下降/電壓上升/中斷)

電壓量程

150/300/600/1000V

電流量程

0.5/1/5/10/20/50/100/200/500/1000/3000A設置量程隨使用鉗形傳感器變化

**度
(目標值)

電壓: ±0.2%rdg±0.1%f.s. ,

電流: ±0.2%rdg±0.1%f.s. + 鉗形傳感器**度

有功功率: ±0.5%rdg±0.1%f.s. +鉗形傳感器**度

功率因數影響

±1.0%rdg cosθ=±0.5(PF=1)

頻率范圍

40~70Hz

時間記錄間隔

1/2/5/10/15/30 秒, 1/2/5/10/15/30 分鐘, 1 小時

內存容量

1.8MB（測試文件：CSVx6 畫面文件：BMPx7  設定文件：KASx20)

顯示

3.5英寸 彩色LCD (320 x 240 )

語言顯示

中文/日語/英語

儲存溫濕度范圍

-20～60℃, 低于85%RH (無結露)

操作溫濕度范圍

0～50℃, 低于85%RH (無結露)

其它

DC輸入端口 (50mV/500mV/5V)

PC卡

CF卡　32M/64/128/256/512MB/1/2/4/8GB

* 4GB以上CF卡可保存**大容量達2GB

安全規格

IEC61010-1:2001 CAT.Ⅲ 600V 污染度2
IEC61010-031 IEC61326

電源

AC100V~240V,電池 LR6 x 6

外形尺寸

175(L)x 120(W) x 68(D) mm

重量

約900g（含電池）

附件

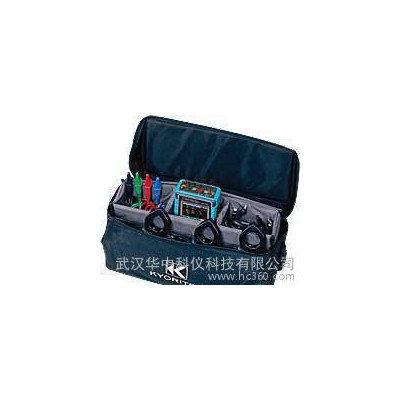

7141A測試線(4根), 電源線, PC軟件, USB 線, 使用說明書,便攜箱,電池LR6 x 6

接線方式

單相2線(4回路)/單相3線/三相3線(2回路)
三相4線/單相3線+三相3線（Scott wiring）

測試功能

電壓, 電流, 頻率,有功功率, 無功功率, 視在功率,
有功電能, 無功電能, 視在電能,功率因數
電能質量分析 (諧波/不平衡率/瞬變/電壓下降/電壓上升/中斷)

電壓量程

150/300/600/1000V

電流量程

0.5/1/5/10/20/50/100/200/500/1000/3000A設置量程隨使用鉗形傳感器變化

**度
(目標值)

電壓: ±0.2%rdg±0.1%f.s. ,

電流: ±0.2%rdg±0.1%f.s. + 鉗形傳感器**度

有功功率: ±0.5%rdg±0.1%f.s. +鉗形傳感器**度

功率因數影響

±1.0%rdg cosθ=±0.5(PF=1)

頻率范圍

40~70Hz

時間記錄間隔

1/2/5/10/15/30 秒, 1/2/5/10/15/30 分鐘, 1 小時

內存容量

1.8MB（測試文件：CSVx6 畫面文件：BMPx7  設定文件：KASx20)

顯示

3.5英寸 彩色LCD (320 x 240 )

語言顯示

中文/日語/英語

儲存溫濕度范圍

-20～60℃, 低于85%RH (無結露)
