第一部分：基本配置技術參數

1．橫向?qū)к夐g距                                                  4000 mm

2．有效切割寬度                                                  3200 mm

3．縱向?qū)к夐L度（導向面光潔度Ra≤0.8μm）                        12000 mm

4．有效切割長度                                                  10000 mm

5. 等離子割炬                                                   1把等離子升降體

6. 控制開關                                                       若干

7. 割炬升降高度）                                                 ≤200mm

8. 火焰切割厚度（穿孔）                                          0

9. 最大切割厚度                                                 ≤200mm

10．切割速度                                                    0-6000mm/min

11．空程運行速度                                                0-6000mm/min

12．切割表面粗糙度                                              國標

13. 切割氣體                                                     空氣

14．驅動系統                                                     雙邊驅動

15.等離子切割（穿孔）厚度                                        15

16等離子切割（質量切割）厚度                                     15

第二部分：關鍵件清單

第三部分：機型介紹

一、主機結構

1． 橫梁采用德國技術，龍門式機架，更好的消除扭力矩的結構，焊接后回火噴砂處理，以徹底地消除內應力，使之在長年使用中不發生變形。

2． 割炬升降掛架用于實現割炬自動升降。為了保證升降精度，采用滾珠直線導軌作為導向機構，保證割槍與水平面的垂直度，從而保證了切割精度。

3． 機械傳動系統全部采用精密滾動軸承和加工精度為國標6級的精密齒輪與齒條的嚙合。

4． 驅動系統采用原裝行星減速器，其輸入、輸出誤差僅16弧分，同時，在橫向、縱向齒輪傳動結構中，增加了自動補償間隙的裝置，使之傳動結構能準確執行數控系統發出的指令。

5． 主動端梁：縱向軌道夾緊裝置采用自動導向結構，不采用偏心輪夾緊結構，靠自動導向結

 構的彈簧力，使其在兩根軌道結合處的行走平穩，不會產生夾緊輪偏緊、偏松現象，其杠     桿比為1：3，完全采用德國技術。

6． 所有在設備外觀能見到的鋼結構件、螺釘，均采用發黑或鍍鉻處理。

7． 整機噴漆采用轎車漆種，顏色為時代黃。

二、控制部分以及特點(上海交通大學研制的專業系統)

交大-CNC系統是上海交通大學專為切割機行業開發的關于火焰、等離子切割機的先進數控系統。該系統的界面設計、切割速度和運動控制結合國內外的先進技術、工藝性能全面，操作方便，是切割加工中具有一定智能化的系統。

功能和技術參數介紹

·菜單式中文圖表；多級按鍵操作；全屏文本編輯；

·可切割任意復雜形狀的工作，實時顯示切割軌跡和速度；

·采用國際代碼，能進行數據轉換，可識別G代碼的ESSI碼；

·能現場修改切割代碼，并能對應逐條代碼顯示圖形段；

·可以進行矩陣排列、交錯排列；可對進行縮放、旋轉、橫向鏡像和縱像鏡像；

·對切割速度、加速度和速度調整倍率等進行后臺設置；

·可對工件進行割縫補償；

·切割中可即時加速度，可無限后退，可不帶I/O前進；

·在切割停車中可實現前進、后退返回原點、透槍等功能；

·可以進行臨時退出，記憶當前切割點，下次可以從記憶點進行切割；

·可以從指定的穿孔點進行切割；

·運動中實時加減速；

·運動中轉角自動限速；

·I/O、速度、位置信息實時顯示。

主要硬件參數

·用于切割和運動邏輯的32路接口信號；

·2軸驅動輸出；USB接口；

·液晶顯示器7寸，工業薄膜鍵盤；

·系統配有一鍵還原精靈；

·自動診斷功能；

·原裝光耦通斷功能；

·仿“海寶EDGE”系統的功能和操作方式，用戶可以很快很熟悉使用；

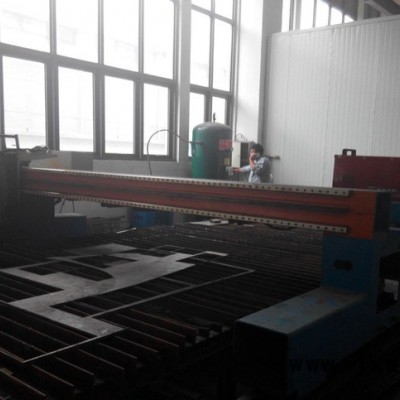

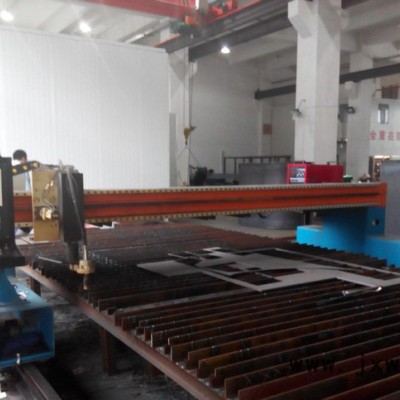

Sky-4000G的基本特點

   四米大型龍門切割機可以切割山直線和圓弧構成的任意平面形狀零件，圖形動靜態顯示，直觀易學，可直接在機器上編程，也可在電腦上繪制或利用現成的CAD文件通過隨機附贈的軟件直接轉換為G代碼程序文件，通過U盤傳輸?shù)綑C器里，實現切割。

   四米大龍門切割機是一種高效率、高精度、低勞動強度的數控切割設備，廣泛適用于各種機械制造業中金屬板材的下料切割工序，可以對碳鋼、不銹鋼、鋁及其他有色金屬板材進行切割。

  采用龍門式結構，切割方式為火焰或空氣等離子，具有自動化程度高、操作維護方便、可靠性好等特點，該機結構合理緊湊，精巧，價格合理，特別適合中小企業的板材切割下料。

  ●橫梁和兩側支腿采用整體式焊接方梁結構，經二次結構焊接后，通過退火及時效處理，得以消除機械應力，該結構剛性好，不易變形，且所有裝配面都經過精密加工而成；

  ●割炬升降體連接的線纜拖掛，采用拖鏈?zhǔn)?，以保證氣管、電線等得以良好的保護；

  ●橫梁升降體的橫向移動采用一主多從的移動方式，最多可以安裝4個升降體，即4個割炬，每個升降體均帶有割炬及割炬的升降機構；

  ●橫梁背面可安裝多個直條割炬；

  ●縱向采用雙邊驅動方式；

  ●縱向配置裝配有高精度齒條的專用T型軌道，器運行的平穩及精準。其工作端面采用磨削工藝，保證了機器運行的平穩及精準；
