1．設備用途說明：

1.1主要用于各種管道系統的相貫線和端部的熱切割。

1.2適用工件材料：低碳鋼  (銅鎳管 不銹鋼管需用等離子切割)

1.3也可以切割普通鋼板（數控火焰/等離子切割機），完全的實現火焰、等離子鋼板切割，管子切割機，一機多用。

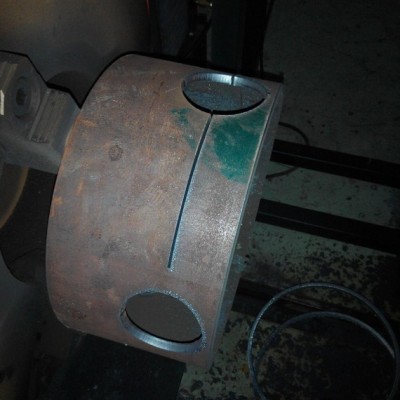

1.4可在橢圓封頭或圓柱殼體上開孔切割，并可完成管子的相貫線切割。采用多軸聯動數控方式，切割精度高，可實現自動坡口切割。在切割范圍內也可以對鋼板進行切割，或者對已經切割的鋼板進行坡口切割。配置滾輪架可以對直徑100~300mm以內的鋼管進入切割。在直徑大于300mm鋼管上切割時，設備上需配有強力磁鋼，以方便機器的固定。切割編程可通過系統視教或三維圖轉換成程序代碼完成

2．機床使用環境：

溫度：－5-40℃；濕度≤90%；電源：220V±10% 50Hz；

等離子溫度：-5~50℃；溫度≤90%；電源：380V±10% 50Hz；

3．技術規格：

4.運動軸數：

5.切割機鋼管傳動形式及切割方式：

5.1切割機鋼管傳動形式：卡盤式結構。

5.2切割方式：等離子切割。

5.3調高方式：電動弧壓調高。

6.設備主要部件配置

7．主要精度要求：

能滿足被切割鋼管符合**標準，能達到工件長度尺寸定位精度為0.2mm/1000mm；母線定位精度為≤±0.5mm;各類相貫線相配管接頭裝配間隙誤差≤±0.5 mm。

7.1工件旋轉驅動

     驅動系統                      精密齒輪箱、齒輪副傳動

     轉速                          0.1-25r/min

     復位精度                     ±0.3mm

7.2割炬小車沿工件軸向移動

     驅動系統                      國產精密齒輪箱,

                                    齒輪、齒條傳動

      割炬小車有效行程             與L1相同

     復位精度                     ±0.2mm

8. 安全裝置：

8.1在控制箱設有緊急停車開關。

9．隨機文件及配件：

9.1使用說明書                                  1套

9.2軟件備份升級包                              1個

9.3標準隨機工具箱                              1套

9.4產品合格證                                  1份

金屬板材切割:

 技  術  參  數

數控系統

1，顯示器  7英寸高分辨液晶彩色顯示器。可顯示切割圖形及切割運行軌跡。操作更加簡化。

2，鍵  盤   按鍵操作模式。

3，支持U盤傳輸文件。也可以手動編輯切割程序（G代碼）。

4，2軸直線和圓弧插補。

5，支持加工中暫停，前進，后退，調速等功能。

6，系統具有斷電記憶功能和回參功能及自動穿孔切割功能。

7，系統具有手動和電動升降控制調整功能。

8，具有割縫補償功能。

9，電子離合器操作按扭，方便實現快速定位（兼急停按扭）

10，溫控風扇設計，需要冷卻時才啟動。延長風扇使用壽命。

11，系統可儲存30個文件，每個文件可達2000行。U盤中可存儲4G文件，均可隨意調用。

12，高速16位單片機，F(xiàn)LASH存儲程序和外連USB讀取傳輸程序。

13，高細分步進電機驅動，運動平穩，低噪音，運行精度高。

14，切割速度**大可調到每分鐘4米，能滿足等離子切割的需求。

15，  真正抵御高頻干擾，適應各種等離子機型。

三，構成部分

1，由橫向?qū)к墸v向?qū)к?，主機三大部分組成。

2，主機部分，機箱采用全鋼防磁結構，保證數控系統可靠穩定運行。

3，驅動采用1.8°步進電機。

4，橫向及縱向?qū)к壊捎娩X制芯軸，內側設有加強套，通過力學原理

  設計，使其不變形。

四，基本功能

  任意回退、斷電記憶、割槍移位、更換割嘴、割槍穿孔停留、任意中斷、電子離合器開關等。以上功能均給操作者帶來了極大的方便

五，軟件與套料

 標配軟件為方菱 可選配澳大利亞FASTCAM (標準版)軟件  如需全自動套料及共邊功能則需選配SMARTNEST(專家版) 或 FASTCAM(專家版)或STARCAM專家版

可將CAD圖形或電腦繪制圖形轉換為切割零件用的G代碼，將G代碼文件存入優盤，輸入到切割機中，系統自動將G代碼轉換為切割程序。
本產品配USB接口，方便程序傳輸。在套料軟件中設置割縫補償值。

六，編程軟件

編程軟件SKY-FL(可選配FASTCAM) 基于AutoCAD的自動編程與套料系統。SKY-FL是專為各種數控切割機配用的切割軟件，該軟件能**大限度的幫助用戶輕松完成各種復雜零件的繪制、編程、套料，不僅使用方便，同時也帶來了明顯的經濟效益。

①繪圖方法：利用AutoCAD強大的繪圖功能進行零件圖的繪制和套料，并能通過DXF、DWG文件數據的處理，自動生成所需切割代碼。

②工藝處理：切入點可選擇邊切入或拐角切入；切入方式可選擇圓弧切入或直線切入；割縫補償功能可以計算出火焰中心點的實際切割軌跡；可以任意設定切割路徑和方向。

③套料手段：基于AutoCAD能對零件圖隨意進行平移、旋轉、復制、鏡像、縮放、圖陣列等操作?？赏ㄟ^(guò)窗口技術局部放大處理。

④屏幕仿真：對各種實際切割過程都能在屏幕上模擬加工軌跡，仿真切割過程，并能任意縮放、移動。
